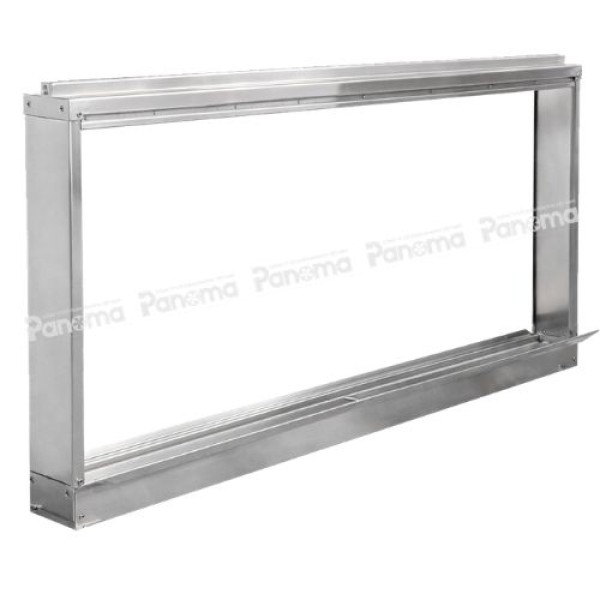

Khung làm mát cao cấp

Trong các dự án thông gió làm mát áp suất âm quy mô lớn, một trong những thách thức lớn nhất là tình trạng nước bị hút văng ra ngoài do áp lực gió quá mạnh từ quạt hút. Điều này không chỉ gây lãng phí tài nguyên nước mà còn làm ướt sàn, tăng độ ẩm cục bộ và ảnh hưởng đến tuổi thọ của thiết bị xung quanh.

Để giải quyết triệt để bài toán này, Khung làm mát cao cấp đã được nghiên cứu và phát triển. Đây là bản nâng cấp toàn diện so với các dòng khung tiêu chuẩn, thiết kế chuyên biệt cho các công trình có yêu cầu kỹ thuật khắt khe nhất.

1. Giới thiệu Khung làm mát cao cấp

Khung làm mát cao cấp là hệ thống khung bao khép kín thế hệ mới, dùng để cố định và cấp nước cho các tấm làm mát Cooling Pad. Điểm khác biệt cốt lõi của dòng sản phẩm này nằm ở việc bổ sung các chi tiết cơ khí thông minh giúp kiểm soát 100% lượng nước tuần hoàn.

Sản phẩm được định vị là giải pháp cao cấp, dành riêng cho các trang trại chăn nuôi công nghệ cao, nhà kính hiện đại và các xưởng sản xuất công nghiệp đòi hỏi môi trường vận hành khô ráo, sạch sẽ tuyệt đối ở khu vực lân cận dàn lạnh.

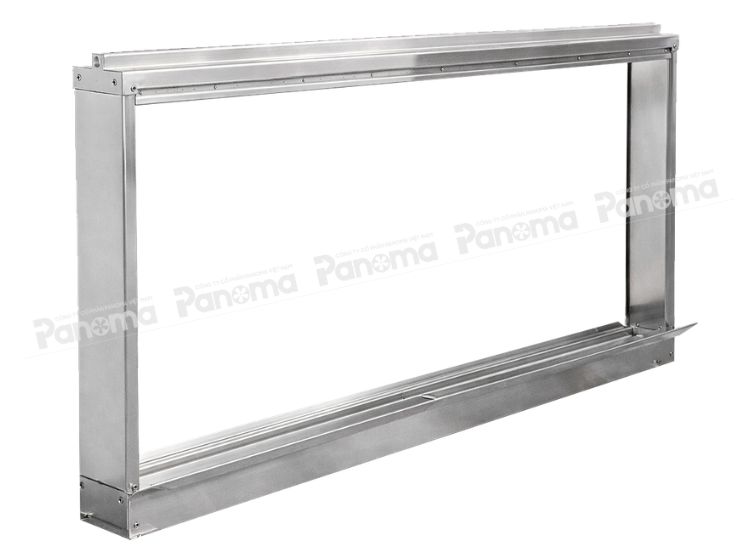

Khung làm mát cao cấp

2. Cấu tạo và nguyên lý hoạt động của khung làm mát cao cấp

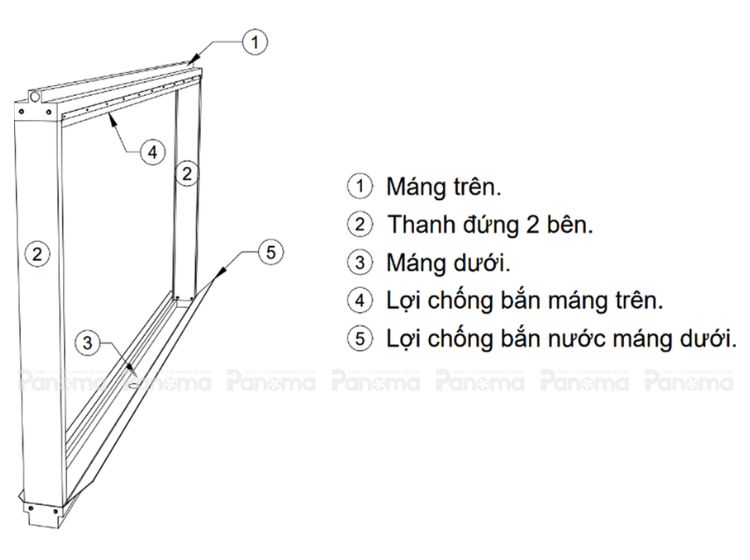

Cấu tạo khung làm mát cao cấp

• Máng trên gồm nhiều chi tiết ghép lại như: nắp sườn hai bên, nắp đậy kỹ thuật, máng té, các chi tiết định vị ống phân phối. Máng trên có nhiệm vụ phân phối lượng nước đủ và đều cho toàn bộ các tấm làm mát được lắp ghép trong giàn thông qua các tấm phân phối nước.
• Máng dưới có nhiệm vụ thu hồi lượng nước còn lại do không bay hơi hết, sau đó được dẫn về bể nước của hệ thống để tiếp tục một vòng tuần hoàn mới. Do máng dưới là máng chứa nước thu hồi nên kết cấu của các chi tiết lắp ghép yêu cầu phải hoàn toàn kín khít.
• Hai thanh ốp đứng 2 bên làm nhiệm vụ định vị, gắn kết giữa máng trên và máng dưới lại với nhau, tạo khung bao vững chắc, đồng thời giữ chặt các tấm làm mát trong khung.
• Lợi chống bắn máng trên (Tấm chắn chống bắn nước): Cấu kiện được ốp bổ sung ngay dưới máng trên.
• Lợi chống bắn nước máng dưới (Lợi đón nước dài 15cm): Phần mép máng dưới được vát và kéo dài vượt trội ra phía ngoài.

Video mô tả tổng quan về Khung làm mát Panoma

Khung máng nước của giàn lạnh có nhiều chủng loại và kích thước khác nhau, kích thước của chúng được xác định căn cứ các điều kiện như: vị trí cần lắp đặt, số lượng các tấm làm mát được lắp ghép, cách thức lắp ghép hoặc cắt ghép.

Kích thước khung máng nước thông dụng (tấm làm mát tiêu chuẩn: không cắt tấm, không nối đỉnh):

Chiều dài của khung (L):                       L = n * w        [mm]

Chiều cao của khung (H):                     H = h + 200     [mm]

Chiều dầy của khung (D):                     D = d + 50       [mm]

Trong đó:

            n - Số tấm làm mát được lắp ghép trong khung

            w - Chiều rộng tiêu chuẩn của tấm làm mát.

            h -  Chiều cao tiêu chuẩn của tấm làm mát.

            d - Chiều dầy tiêu chuẩn của tấm.

Ví dụ: Với tấm làm mát có kích thước tiêu chuẩn: h = 1800mm, w = 600mm, d = 150mm

            n = 2 → kích thước khung giàn lạnh: LxHxD = 1200 x 2000 x 200 mm

            n = 3 → kích thước khung giàn lạnh: LxHxD = 1800 x 2000 x 200 mm

            n = 4 → kích thước khung giàn lạnh: LxHxD = 2400 x 2000 x 200 mm

            n = 5 → kích thước khung giàn lạnh: LxHxD = 3000 x 2000 x 200 mm

            n = 6 → kích thước khung giàn lạnh: LxHxD = 3600 x 2000 x 200 mm

3. Ưu điểm nổi bật của khung làm mát cao cấp

Sự nâng cấp về mặt cơ khí đã mang lại những giá trị vận hành vượt trội, giải quyết triệt để "nỗi đau" của các chủ đầu tư:

• Lợi đón nước siêu dài 15cm (Nâng cấp từ 5cm): Nếu dòng tiêu chuẩn chỉ có lợi đón nước 5cm (đôi khi vẫn để lọt nước khi áp suất gió quá cao), thì thiết kế 15cm vươn dài tạo ra một biên độ an toàn tuyệt đối. Khu vực chân dàn lạnh sẽ hoàn toàn khô ráo, không còn hiện tượng rỉ nước ra sàn làm ướt nền xưởng hay chuồng trại.
• Chống lãng phí nước ngay từ nguồn: Tấm chắn bổ sung ở máng trên ngăn chặn nước bắn ra ngoài ngay tại điểm có áp lực bơm mạnh nhất. Hiệu suất thu hồi và tuần hoàn nước đạt mức tối đa, giúp doanh nghiệp tiết kiệm đáng kể chi phí điện nước hàng tháng.
• Bảo vệ môi trường và thiết bị xung quanh: Nền nhà xưởng khô ráo giúp ngăn ngừa nấm mốc, vi khuẩn phát triển (cực kỳ quan trọng trong chăn nuôi an toàn sinh học), đồng thời bảo vệ các máy móc, hàng hóa đặt gần khu vực dàn lạnh khỏi nguy cơ chập cháy hay ẩm mốc.
• Kết cấu cứng cáp, chịu lực vặn xoắn tốt: Việc bổ sung thêm các nếp chấn cơ khí (lợi đón nước, tấm chắn) vô tình tạo thêm các gân cứng cho toàn bộ hệ khung, giúp dàn lạnh đứng vững vàng hơn trước sức gió của hệ thống quạt công nghiệp công suất lớn.

4. Ứng dụng Khung, dàn làm mát

Hệ thống làm mát kết hợp Khung, Tấm làm mát cùng Quạt hút công nghiệp được ứng dụng rộng rãi:

• Trong các ngành dịch vụ: Nhà hàng, siêu thị, quán bia, khu vui chơi giải trí,..
• Trong các ngành công nghiệp: Nhà xưởng sản xuất may mặc, dệt len, giầy da, bao bì, xưởng cơ khí, gara ô tô, đan lát mây tre, gốm sứ,..
• Trong lĩnh vực trồng trọt: Vườn ươm cây giống, trồng hoa, cây cảnh,..
• Trong lĩnh vực chăn nuôi: Chuồng nuôi gia súc, gia cầm,..

Ứng dụng khung dàn tấm làm mát
