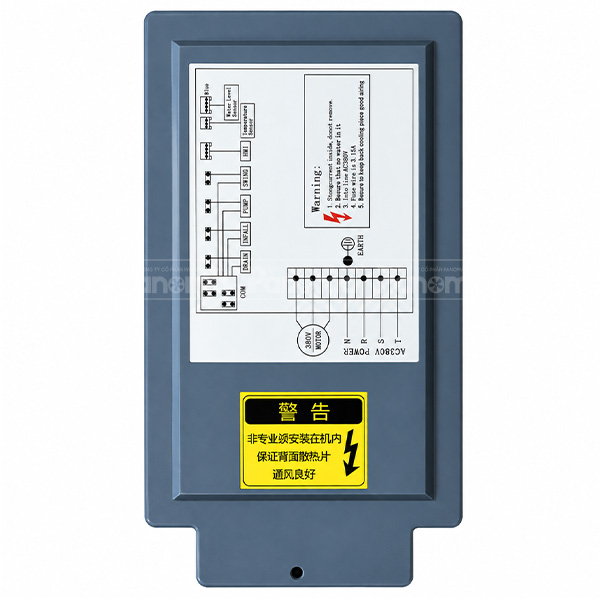

Bảng mạch PCB Máy làm mát iCT

Bảng mạch PCB máy làm mát iCT là bộ phận điện tử được sử dụng trong hệ thống điều khiển của máy làm mát công nghiệp, có nhiệm vụ tiếp nhận, xử lý và truyền tín hiệu điều khiển đến các thiết bị liên quan. Tùy theo thiết kế, bảng mạch có thể đảm nhiệm chức năng điều khiển động cơ quạt, bơm cấp nước, van xả đáy và các chế độ vận hành của máy làm mát.

Trong quá trình sử dụng, bảng mạch PCB đóng vai trò quan trọng trong việc phối hợp hoạt động giữa các bộ phận, giúp máy làm mát vận hành theo chương trình điều khiển đã thiết lập.

Nếu bảng mạch gặp sự cố, máy có thể không khởi động, mất một số chức năng hoặc hoạt động không đúng chế độ. Vì vậy, lựa chọn bảng mạch tương thích và kiểm tra định kỳ là những yếu tố cần thiết để duy trì khả năng vận hành ổn định của thiết bị.

Đặc điểm của bảng mạch PCB máy làm mát iCT

Bảng mạch PCB máy làm mát iCT được sử dụng để kết nối và điều khiển các bộ phận điện trong hệ thống làm mát. Tùy theo từng dòng máy, thiết kế bảng mạch có thể khác nhau về cấu tạo, số lượng cổng kết nối và chức năng điều khiển.

Một số đặc điểm chức năng đáng chú ý bao gồm:

• Điều khiển hoạt động của máy: Tiếp nhận lệnh từ bộ điều khiển và xử lý tín hiệu để thực hiện các chức năng vận hành tương ứng.

• Kết nối các thiết bị điện: Truyền tín hiệu điều khiển đến động cơ quạt, bơm nước, van xả và những bộ phận được hỗ trợ.

• Phối hợp hoạt động giữa các bộ phận: Giúp các thiết bị thực hiện chức năng theo trình tự được lập trình.

• Thiết kế tích hợp: Các linh kiện điện tử được bố trí trên bảng mạch, giúp tập trung những chức năng điều khiển cần thiết.

• Khả năng thay thế: Có thể thay thế khi hư hỏng nếu lựa chọn đúng model, phiên bản mạch và cấu hình tương thích.

Chức năng thực tế của bảng mạch cần được xác nhận theo sơ đồ điện và tài liệu kỹ thuật của từng dòng máy làm mát iCT.

Vai trò của bảng mạch PCB đối với hệ thống làm mát

Máy làm mát công nghiệp sử dụng nhiều bộ phận phối hợp với nhau để thực hiện quá trình làm mát bay hơi. Trong đó, bảng mạch PCB giữ vai trò tiếp nhận và xử lý tín hiệu điều khiển, giúp các thiết bị hoạt động theo chế độ được thiết lập.

Điều khiển động cơ quạt: Bảng mạch có thể truyền tín hiệu đến mạch công suất hoặc thiết bị đóng cắt để khởi động, dừng và điều khiển chế độ hoạt động của quạt theo thiết kế.

Điều khiển bơm cấp nước: Khi người sử dụng kích hoạt chế độ làm mát, bảng mạch có thể điều khiển bơm hoạt động để cung cấp nước đến các tấm Cooling Pad.

Điều khiển van xả đáy: Đối với hệ thống được trang bị chức năng xả nước tự động, bảng mạch có thể thực hiện điều khiển van theo chu trình được thiết lập.

Tiếp nhận tín hiệu từ cảm biến: Một số thiết kế bảng mạch có khả năng tiếp nhận tín hiệu từ cảm biến mực nước hoặc các thiết bị giám sát khác để thực hiện chức năng điều khiển phù hợp.

Hỗ trợ bảo vệ hệ thống: Tùy theo cấu tạo, bảng mạch có thể được tích hợp chức năng giám sát và bảo vệ. Tuy nhiên, khả năng bảo vệ quá dòng, quá tải hoặc ngắn mạch phải được xác nhận theo thiết kế thực tế và thiết bị bảo vệ đi kèm.

Bảng mạch PCB không trực tiếp tạo ra luồng gió hoặc làm giảm nhiệt độ không khí, mà đảm nhiệm chức năng điều khiển và phối hợp hoạt động của các bộ phận trong máy làm mát.

Cấu tạo và nguyên lý hoạt động của bảng mạch PCB máy làm mát iCT

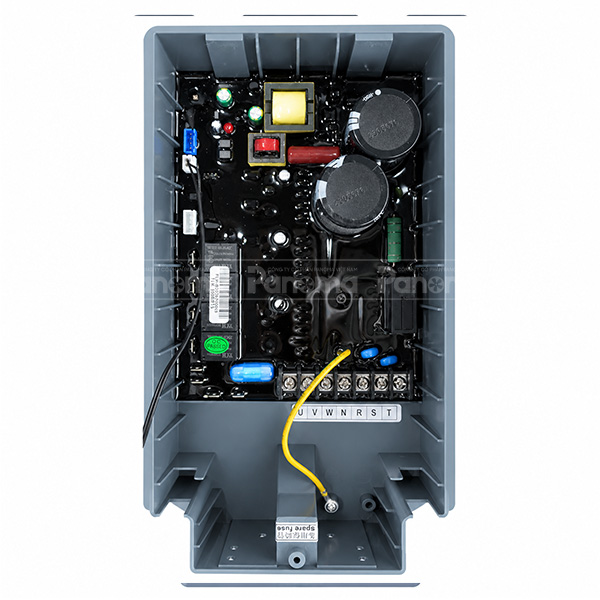

Cấu tạo của bảng mạch PCB

Một bảng mạch điều khiển máy làm mát công nghiệp thường được cấu thành từ các bộ phận sau:

• Nền mạch PCB: Là bộ phận dùng để cố định linh kiện điện tử và tạo các đường dẫn điện kết nối giữa chúng.

• Bộ xử lý điều khiển: Có thể sử dụng vi điều khiển hoặc mạch logic để tiếp nhận và xử lý tín hiệu theo chương trình thiết kế.

• Linh kiện điện tử: Bao gồm điện trở, tụ điện, diode, transistor và những linh kiện cần thiết khác.

• Linh kiện đóng cắt: Relay hoặc linh kiện bán dẫn công suất có thể được sử dụng để điều khiển các thiết bị điện.

• Đầu kết nối: Liên kết bảng mạch với nguồn cấp, bộ điều khiển và các thiết bị liên quan.

• Mạch nguồn: Chuyển đổi hoặc ổn định điện áp để cung cấp cho các linh kiện điều khiển.

Tùy theo model, một số chức năng có thể được bố trí trên bảng mạch riêng biệt hoặc tích hợp trong cụm điều khiển.

Nguyên lý hoạt động

Bảng mạch PCB máy làm mát iCT hoạt động dựa trên quá trình tiếp nhận, xử lý và truyền tín hiệu điều khiển.

Quá trình hoạt động cơ bản gồm các bước:

1. Tiếp nhận nguồn điện: Nguồn điện được đưa đến hệ thống điều khiển và chuyển đổi thành mức điện áp phù hợp với các linh kiện điện tử theo thiết kế.

2. Tiếp nhận tín hiệu: Bảng mạch nhận lệnh vận hành từ bộ điều khiển hoặc tín hiệu phản hồi từ các cảm biến được kết nối.

3. Xử lý tín hiệu: Mạch điều khiển xác định chức năng cần thực hiện dựa trên chương trình và điều kiện vận hành.

4. Truyền lệnh điều khiển: Tín hiệu được đưa đến relay, mạch công suất hoặc thiết bị đóng cắt tương ứng để điều khiển các bộ phận.

5. Duy trì hoạt động: Hệ thống tiếp tục xử lý tín hiệu và thực hiện các chức năng theo chương trình trong suốt quá trình máy vận hành.

Trình tự hoạt động thực tế có thể khác nhau tùy theo thiết kế phần cứng, phần mềm điều khiển và cấu hình của máy làm mát.

Khi nào cần thay thế bảng mạch PCB máy làm mát iCT?

Trong quá trình sử dụng, bảng mạch PCB có thể gặp sự cố do môi trường ẩm, quá áp, linh kiện xuống cấp hoặc những bất thường trong hệ thống điện.

Một số dấu hiệu cần kiểm tra bao gồm:

• Máy làm mát không khởi động dù nguồn điện đầu vào bình thường.

• Một số chức năng điều khiển không hoạt động hoặc hoạt động không đúng lệnh.

• Động cơ quạt, bơm cấp nước hoặc van xả không nhận được tín hiệu điều khiển phù hợp.

• Bảng mạch xuất hiện dấu hiệu cháy, biến màu, oxy hóa hoặc hư hỏng linh kiện.

• Máy hoạt động không ổn định, tự dừng hoặc phát sinh lỗi điều khiển.

Tuy nhiên, các dấu hiệu trên không nhất thiết đồng nghĩa với việc bảng mạch đã hư hỏng.

Nguyên nhân cũng có thể xuất phát từ nguồn cấp, dây kết nối, cảm biến, thiết bị đóng cắt hoặc chính bộ phận được điều khiển.

Vì vậy, cần kiểm tra và xác định chính xác nguyên nhân trước khi quyết định thay thế bảng mạch.

Hướng dẫn lựa chọn bảng mạch PCB máy làm mát iCT phù hợp

Khi lựa chọn bảng mạch thay thế, người sử dụng cần chú ý đến các yếu tố sau:

• Mã bảng mạch: Đối chiếu chính xác mã linh kiện hoặc mã PCB của sản phẩm đang sử dụng.

• Điện áp cấp nguồn: Đảm bảo phù hợp với thiết kế điện của máy.

• Phiên bản phần cứng và phần mềm: Kiểm tra khả năng tương thích với hệ thống điều khiển.

• Số lượng cổng kết nối: Phù hợp với các thiết bị và cảm biến của máy.

• Chức năng điều khiển: Đáp ứng đầy đủ các chế độ vận hành cần thiết.

• Kích thước lắp đặt: Phù hợp với vị trí cố định và không gian bên trong hộp điều khiển.

Không nên lựa chọn bảng mạch chỉ dựa trên hình dáng hoặc số lượng linh kiện tương tự. Hai bảng mạch có hình thức giống nhau vẫn có thể khác biệt về điện áp, sơ đồ chân và chương trình điều khiển.
