Khung làm mát trang trại

Một hệ thống làm mát áp suất âm hiệu quả không chỉ phụ thuộc vào những tấm Cooling Pad hay quạt hút công suất lớn, mà còn nằm ở "bộ khung xương" vững chắc bao bọc bên ngoài. Khung làm mát trang trại đóng vai trò là cầu nối quan trọng, điều phối nguồn nước nuôi dưỡng các tấm làm mát và bảo vệ toàn bộ hệ thống trước tác động khắc nghiệt của môi trường.

1. Khung làm mát trang trại là gì?

Khung làm mát trang trại là hệ thống khung bao quanh các tấm làm mát (Cooling Pad), có nhiệm vụ định hình, giữ chặt các tấm này tại một vị trí cố định trên vách ngăn nhà xưởng hoặc chuồng trại. Đây thực chất là một hệ thống dẫn lưu nước tuần hoàn khép kín.

Nếu coi tấm làm mát Cooling Pad là lá phổi giúp trao đổi nhiệt, thì bộ khung chính là hệ thống mạch máu, cung cấp nước đều đặn để duy trì độ ẩm cần thiết cho quá trình bay hơi thu nhiệt. Thiếu đi bộ khung chuẩn, các tấm làm mát sẽ dễ dàng bị xô lệch, rò rỉ nước hoặc phân phối nước không đều, dẫn đến việc giảm hiệu quả làm mát của toàn bộ hệ thống HVAC trong nông nghiệp.

2. Cấu tạo chi tiết và nguyên lý vận hành của bộ khung làm mát trang trại

Một bộ khung làm mát tiêu chuẩn được cấu thành từ 3 thành phần chính, kết hợp chặt chẽ với nhau để tạo thành một quy trình vận hành trơn tru và hiệu quả:

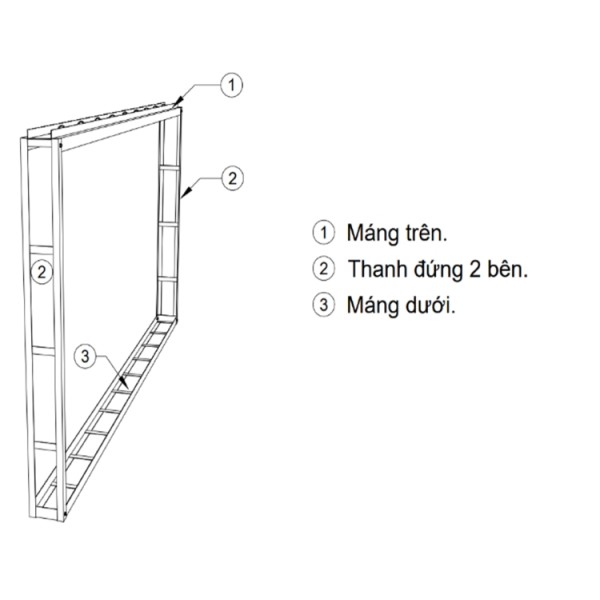

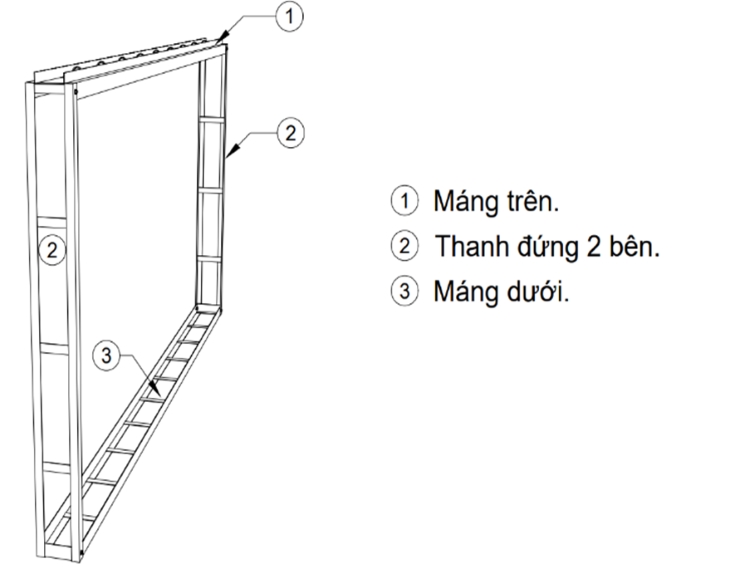

Cấu tạo khung làm mát trang trại

• Máng trên: Nước từ bể chứa sẽ được máy bơm đẩy lên máng trên. Bên trong máng này được tích hợp một ống dẫn nước với các lỗ phun nhỏ được tính toán khoảng cách kỹ lưỡng. Nước sẽ thoát ra từ các lỗ phun này, chảy tràn đều và thấm đẫm bề mặt của tấm làm mát lắp bên trong.
• Thanh đứng hai bên: Các thanh đứng này giữ chặt các tấm làm mát tại chỗ, tạo thành một khối thống nhất và khép kín khi lắp ghép. Đảm bảo các tấm làm mát không bị xô lệch hoặc biến dạng trước áp lực gió cực lớn từ phía quạt hút công nghiệp.

• Máng dưới: Máng dưới có nhiệm vụ thu gom toàn bộ lượng nước dư thừa không bay hơi hết sau khi đã chảy qua bề mặt tấm làm mát. Lượng nước thu gom này sẽ được dẫn chảy về bể chứa ban đầu để tiếp tục một chu kỳ mới. Thiết kế này giúp doanh nghiệp tiết kiệm tài nguyên nước tối đa, giảm chi phí vận hành và giữ cho khu vực chân tường trang trại luôn khô ráo, sạch sẽ.

3. Vai trò của  khung làm mát trang trại đối với nông nghiệp

Trong nông nghiệp, đặc biệt là chăn nuôi khép kín, hệ thống dàn lạnh đóng vai trò là "lá phổi" điều hòa sự sống. Một bộ khung chất lượng mang lại những giá trị thiết thực:

• Duy trì hiệu suất giải nhiệt ổn định: Máng trên với hệ thống lỗ phun thông minh đảm bảo nước trải đều khắp bề mặt tấm làm mát, giúp nhiệt độ trong trang trại luôn thấp hơn môi trường bên ngoài từ 3-8°C.
• Bảo vệ sức khỏe vật nuôi: Việc kiểm soát tốt độ ẩm và nhiệt độ thông qua dàn lạnh giúp vật nuôi tránh được tình trạng sốc nhiệt, giảm tỷ lệ tử vong và tăng hiệu quả hấp thụ thức ăn.
• Tối ưu chi phí đầu tư dài hạn: Một bộ khung vững chắc ngăn chặn tình trạng rò rỉ nước làm hỏng kết cấu tường hoặc gây ẩm mốc sàn nhà xưởng, đồng thời bảo vệ các tấm làm mát khỏi các tác động vật lý gây hư hại sớm.

>>> Xem thêm: Hệ thống thông gió làm mát cho trang trại trồng hoa

4. Hướng dẫn tính toán kích thước Khung làm mát (Khung dàn lạnh) phù hợp

• Kích thước khung máng nước thông dụng (tấm làm mát tiêu chuẩn: không cắt tấm, không nối đỉnh):
• Chiều dài của khung (L):                       L = n * w        [mm]
• Chiều cao của khung (H):                     H = h + 200    [mm]
• Chiều dầy của khung (D):                     D = d + 50      [mm]
• Trong đó:

            n - Số tấm làm mát được lắp ghép trong khung

            w - Chiều rộng tiêu chuẩn của tấm làm mát.

            h -  Chiều cao tiêu chuẩn của tấm làm mát.

            d - Chiều dày tiêu chuẩn của tấm.

Ví dụ: Với tấm làm mát có kích thước tiêu chuẩn: h = 1800mm, w = 600mm, d = 150mm

            n = 2 → kích thước khung giàn lạnh: LxHxD = 1200 x 2000 x 200 mm

            n = 3 → kích thước khung giàn lạnh: LxHxD = 1800 x 2000 x 200 mm

            n = 4 → kích thước khung giàn lạnh: LxHxD = 2400 x 2000 x 200 mm

            n = 5 → kích thước khung giàn lạnh: LxHxD = 3000 x 2000 x 200 mm

            n = 6 → kích thước khung giàn lạnh: LxHxD = 3600 x 2000 x 200 mm

5. Ứng dụng thực tế của khung làm mát trong trang trại

Nhờ tính linh hoạt và hiệu quả cao, hệ thống khung làm mát trang trại được ứng dụng rộng rãi trong nhiều mô hình nông nghiệp hiện đại:

• Trang trại chăn nuôi gia súc, gia cầm: Đây là ứng dụng phổ biến nhất, đặc biệt trong các trại gà thịt, gà đẻ và trại heo khép kín để kiểm soát mùi hôi và nhiệt độ.
• Nhà kính trồng trọt công nghệ cao: Sử dụng để duy trì độ ẩm và nhiệt độ lý tưởng cho các loại hoa nhạy cảm như lan hồ điệp hoặc các trang trại trồng rau sạch thủy canh.
