Khung làm mát tối ưu

Một hệ thống làm mát áp suất âm hiệu quả không chỉ phụ thuộc vào những tấm làm mát Cooling Pad hay quạt hút công suất lớn, mà còn nằm ở "bộ khung xương" vững chắc bao bọc bên ngoài. Khung làm mát tối ưu đóng vai trò là cầu nối quan trọng, điều phối nguồn nước nuôi dưỡng các tấm làm mát và bảo vệ toàn bộ hệ thống trước tác động khắc nghiệt của môi trường.

1. Giới thiệu khung làm mát tối ưu

Khung làm mát tối ưu là hệ thống khung bao khép kín thế hệ mới, dùng để cố định và cấp nước cho các tấm làm mát Cooling Pad. Trong các nhà xưởng hoặc trang trại chăn nuôi, việc sử dụng khung tối ưu giúp định hình dàn lạnh vững chắc, ngăn chặn tình trạng thất thoát nước và tối ưu hóa luồng không khí đi qua tấm làm mát.

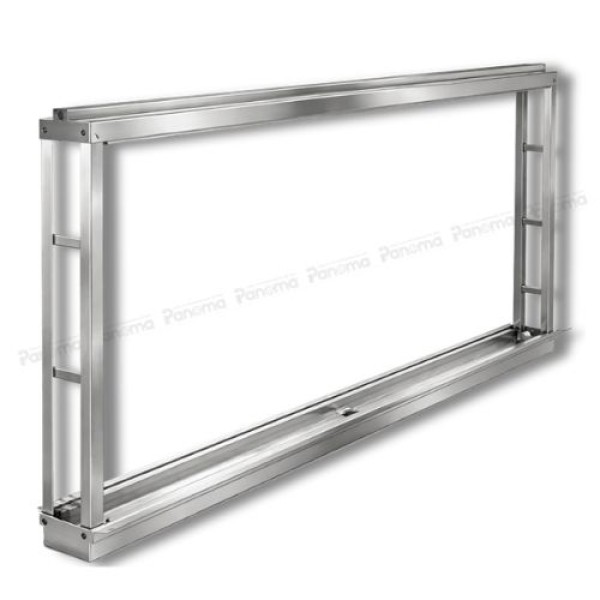

Khung làm mát tối ưu

2. Cấu tạo và nguyên lý hoạt động của khung làm mát tối ưu

Dựa trên bản vẽ kỹ thuật cải tiến, bộ khung làm mát tối ưu được cấu thành từ 3 bộ phận chính: Máng trên, máng dưới và thanh đứng 2 bên.

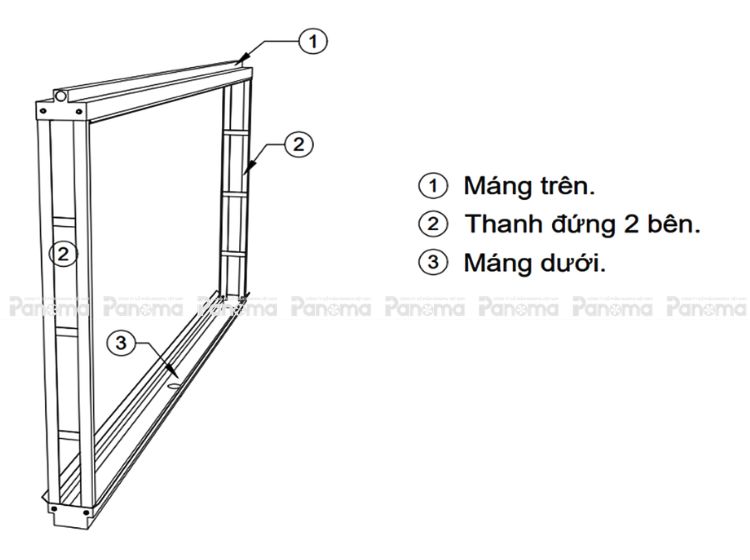

Cấu tạo khung làm mát tối ưu

Cấu tạo chi tiết:

• Máng trên: Gồm nhiều chi tiết ghép lại như: nắp sườn hai bên, nắp đậy kỹ thuật, máng té, các chi tiết định vị ống phân phối. Máng trên có nhiệm vụ phân phối lượng nước đủ và đều cho toàn bộ các tấm làm mát được lắp ghép trong giàn thông qua các tấm phân phối nước.
• Thanh đứng 2 bên: Hai thanh ốp đứng 2 bên làm nhiệm vụ định vị, gắn kết giữa máng trên và máng dưới lại với nhau, tạo khung bao vững chắc, đồng thời giữ chặt các tấm làm mát trong khung.
• Máng dưới: Có nhiệm vụ thu hồi lượng nước còn lại do không bay hơi hết, sau đó được dẫn về bể nước của hệ thống để tiếp tục một vòng tuần hoàn mới. Do máng dưới là máng chứa nước thu hồi nên kết cấu của các chi tiết lắp ghép yêu cầu phải hoàn toàn kín khít.

Nguyên lý hoạt động:

Nước được bơm lên máng trên, thông qua hệ thống lỗ phun để làm ướt đều các tấm làm mát Cooling Pad từ trên xuống dưới. Khi quạt hút công nghiệp hoạt động, không khí nóng từ bên ngoài xuyên qua các tấm làm mát đã được làm ướt, thực hiện quá trình trao đổi nhiệt để trở thành khí lạnh đi vào trang trại. Lượng nước dư không bay hơi sẽ rơi xuống máng dưới và được thu hồi hoàn toàn để tiếp tục chu trình mới.

3. Ứng dụng thực tế của khung làm mát tối ưu

Hệ thống làm mát kết hợp Khung, Tấm làm mát cùng Quạt hút công nghiệp được ứng dụng rộng rãi:

• Trong các ngành dịch vụ: Nhà hàng, siêu thị, quán bia, khu vui chơi giải trí,..
• Trong các ngành công nghiệp: Nhà xưởng sản xuất may mặc, dệt len, giầy da, bao bì, xưởng cơ khí, gara ô tô, đan lát mây tre, gốm sứ,..
• Trong lĩnh vực trồng trọt: Vườn ươm cây giống, trồng hoa, cây cảnh,..
• Trong lĩnh vực chăn nuôi: Chuồng nuôi gia súc, gia cầm,..

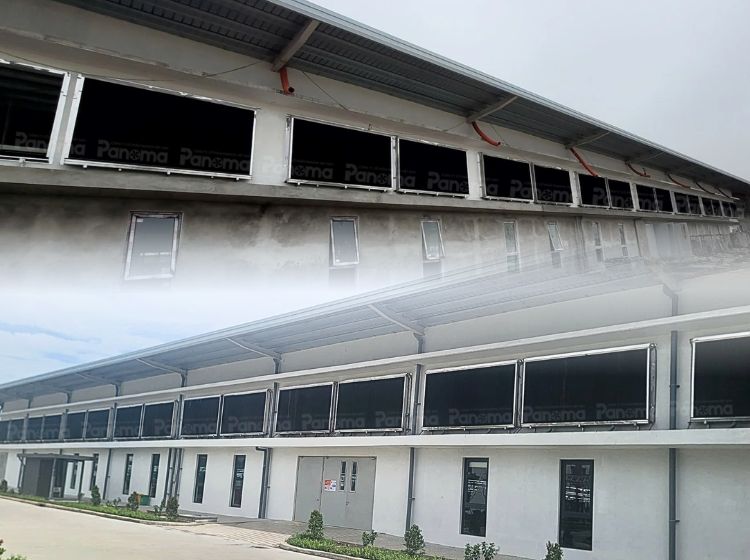

Ứng dụng khung làm mát tối ưu

4. Hướng dẫn tính toán kích thước Khung làm mát (Khung dàn lạnh) phù hợp

• Kích thước khung máng nước thông dụng (tấm làm mát tiêu chuẩn: không cắt tấm, không nối đỉnh):
• Chiều dài của khung (L):                       L = n * w        [mm]
• Chiều cao của khung (H):                     H = h + 200    [mm]
• Chiều dầy của khung (D):                     D = d + 50      [mm]
• Trong đó:

            n - Số tấm làm mát được lắp ghép trong khung

            w - Chiều rộng tiêu chuẩn của tấm làm mát.

            h -  Chiều cao tiêu chuẩn của tấm làm mát.

            d - Chiều dày tiêu chuẩn của tấm.

Ví dụ: Với tấm làm mát có kích thước tiêu chuẩn: h = 1800mm, w = 600mm, d = 150mm

            n = 2 → kích thước khung giàn lạnh: LxHxD = 1200 x 2000 x 200 mm

            n = 3 → kích thước khung giàn lạnh: LxHxD = 1800 x 2000 x 200 mm

            n = 4 → kích thước khung giàn lạnh: LxHxD = 2400 x 2000 x 200 mm

            n = 5 → kích thước khung giàn lạnh: LxHxD = 3000 x 2000 x 200 mm

            n = 6 → kích thước khung giàn lạnh: LxHxD = 3600 x 2000 x 200 mm
