Phụ kiện ống gió vải Durkee

Hệ thống ống gió vải DurkeeSox là giải pháp phân phối không khí hiện đại được ứng dụng rộng rãi trong các công trình công nghiệp, thương mại và dân dụng. So với hệ thống ống gió kim loại truyền thống, ống gió vải có nhiều ưu điểm như trọng lượng nhẹ, lắp đặt nhanh, phân phối gió đồng đều và dễ bảo trì. Tuy nhiên, để hệ thống vận hành hiệu quả và linh hoạt trong nhiều loại công trình khác nhau, các phụ kiện ống gió vải đóng vai trò rất quan trọng.

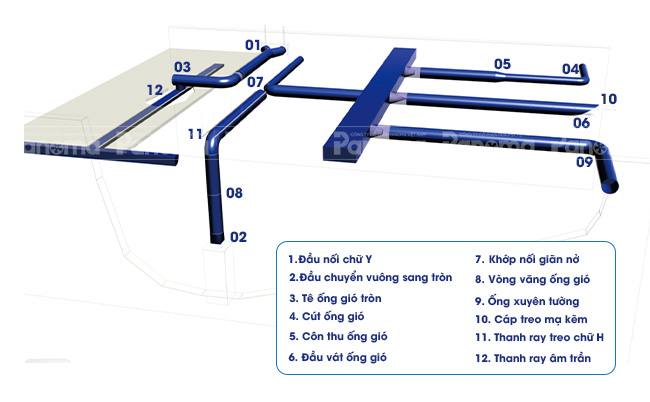

Phụ kiện ống gió vải Durkee

Các phụ kiện này giúp kết nối các đoạn ống, thay đổi hướng dòng khí, phân nhánh hệ thống, treo lắp và bảo vệ ống gió trong quá trình vận hành. Trong catalogue của DurkeeSox, hệ thống phụ kiện ống gió vải được thiết kế đa dạng nhằm đáp ứng nhiều yêu cầu kỹ thuật của hệ thống HVAC. Dưới đây là các phụ kiện phổ biến được sử dụng trong hệ thống ống gió vải DurkeeSox.

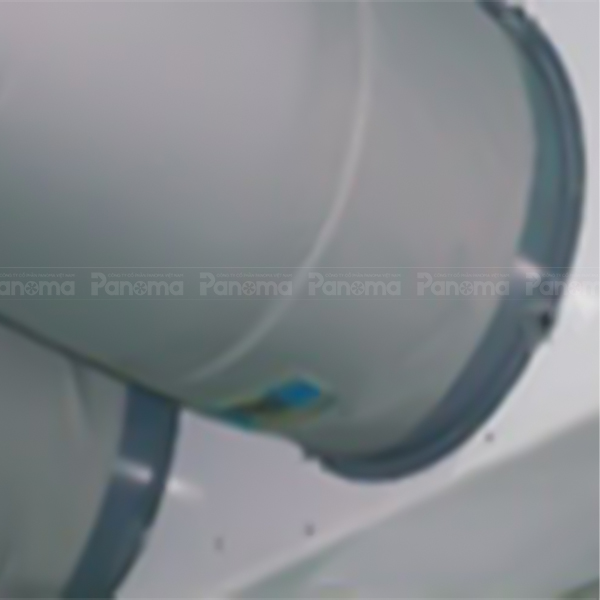

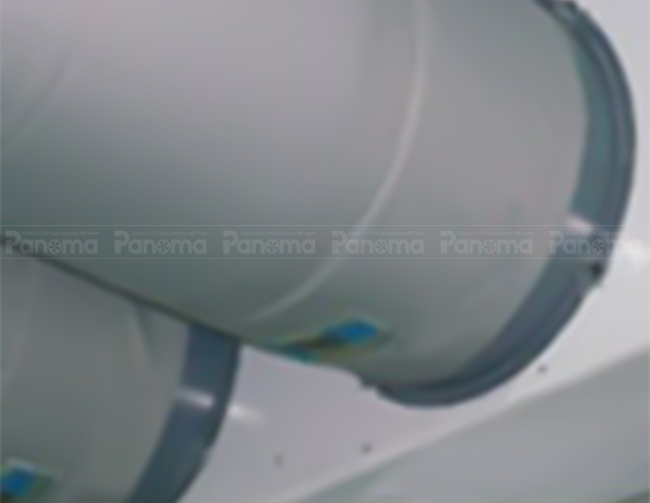

1. Khớp nối cấp gió gió.

Inlet Connection là phụ kiện dùng để kết nối giữa ống gió kim loại và ống gió vải DurkeeSox. Đây là vị trí đầu vào của hệ thống ống gió vải, nơi không khí từ thiết bị xử lý không khí (AHU hoặc FCU) được dẫn vào hệ thống phân phối gió.

Khớp nối cấp gió gió

Phụ kiện này thường được thiết kế với một lớp hoặc hai lớp vải (Single Layer hoặc Double Layer Inlet) để đảm bảo độ kín và độ bền trong quá trình vận hành.

Phụ kiện này gúp:

• Kết nối hệ thống ống gió kim loại với ống gió vải
• Đưa luồng không khí từ thiết bị HVAC vào hệ thống phân phối gió
• Giảm rò rỉ không khí tại điểm kết nối

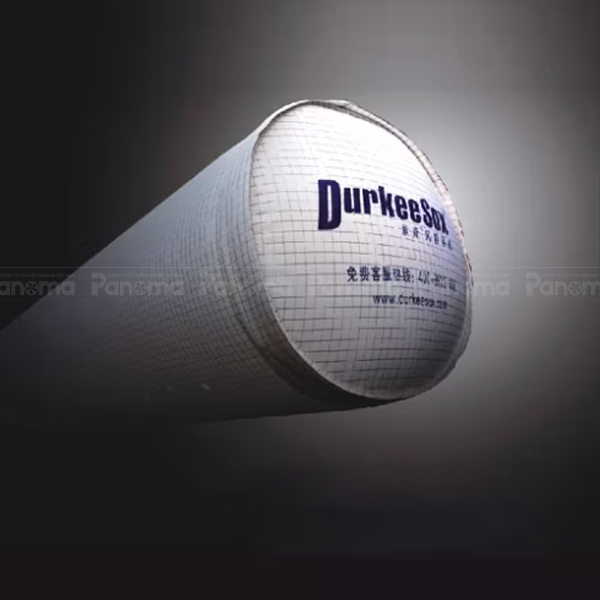

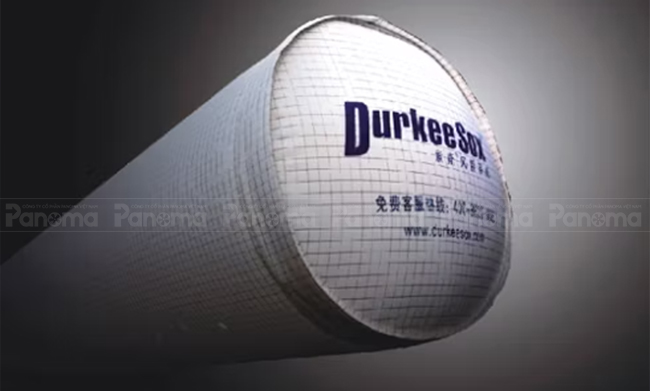

2. Nắp cuối ống

Nắp cuối ống là phụ kiện được sử dụng để bịt kín đầu cuối của ống gió vải. Đây là bộ phận giúp kiểm soát dòng khí trong hệ thống và đảm bảo áp suất ổn định trong đường ống.

Nắp cuối ống thường được gắn vào cuối tuyến ống gió vải bằng hệ thống khóa kéo, cho phép tháo lắp dễ dàng khi cần vệ sinh hoặc mở rộng hệ thống.

Nắp cuối ống

Phụ kiện này giúp:

• Bịt kín đầu cuối của ống gió vải
• Ngăn không khí thoát ra ngoài
• Duy trì áp suất ổn định trong hệ thống
• Ngoài ra, nắp cuối ống còn giúp dễ dàng mở rộng hệ thống ống gió khi cần kéo dài tuyến ống.

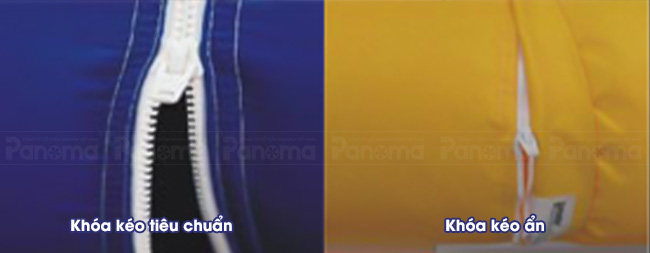

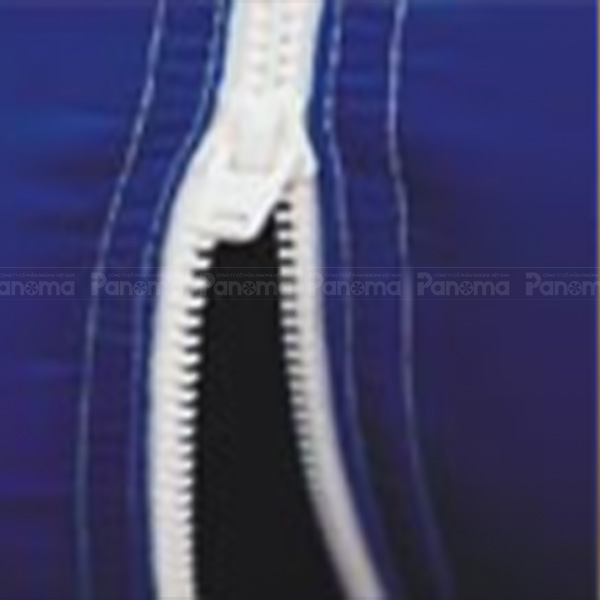

3. Khóa kéo nối ống

Khóa kéo nối ống là phụ kiện dùng để kết nối các đoạn ống gió vải với nhau. Thay vì sử dụng mặt bích và bu lông như ống gió kim loại, hệ thống ống gió vải DurkeeSox sử dụng khóa kéo để tạo sự liên kết giữa các đoạn ống.

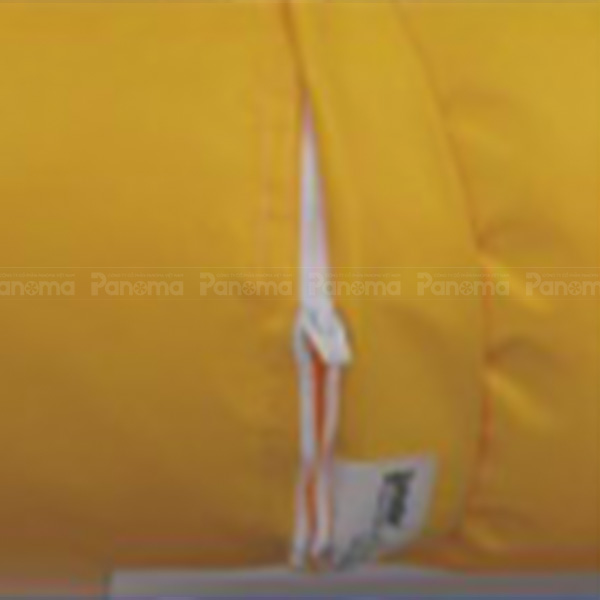

Khóa kéo nối ống

Khóa kéo này thường được thiết kế dạng concealed zipper (khóa kéo ẩn), bên ngoài được che bởi lớp vải bảo vệ nhằm đảm bảo tính thẩm mỹ và độ bền. Ngoài ra vẫn có thể lựa chọn dòng khóa kéo tiêu chuẩn với phần khóa để lộ ra bên ngoài.

Phụ kiện này giúp:

• Kết nối các đoạn ống gió vải
• Kết nối ống gió với các phụ kiện
• Giúp tháo lắp nhanh để vệ sinh hệ thống

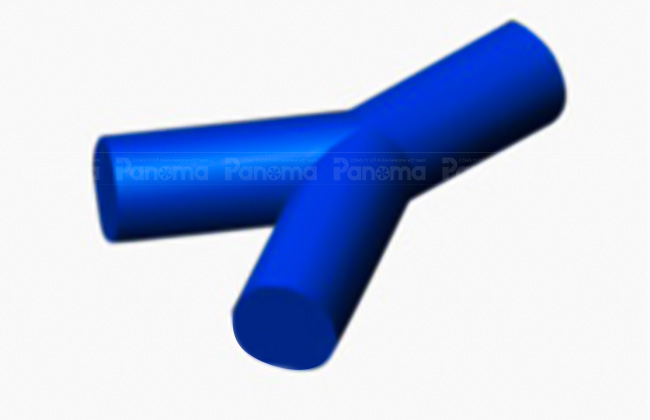

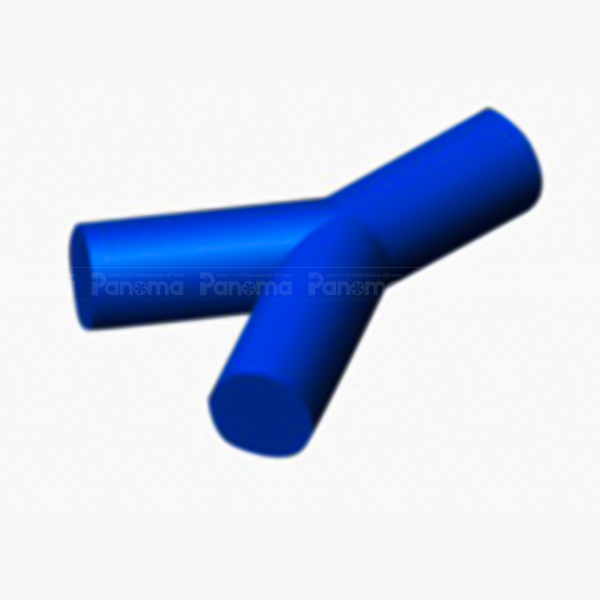

4. Đầu nối chữ Y

Đầu nối chữ Y là phụ kiện có thiết kế dạng chữ Y, được sử dụng để phân chia dòng khí từ một đường ống chính sang hai nhánh khác nhau. Đây là phụ kiện quan trọng trong các hệ thống thông gió lớn, nơi cần phân phối không khí đến nhiều khu vực khác nhau.

Đầu nối chữ Y

Thiết kế dạng chữ Y giúp dòng khí được chia đều và giảm thiểu tổn thất áp suất so với các dạng phân nhánh góc vuông. Nhờ đó, hệ thống vẫn duy trì được lưu lượng gió ổn định khi cấp khí đến nhiều vị trí trong nhà xưởng hoặc công trình.

Nhờ khả năng phân chia luồng khí hiệu quả, đầu nối chữ Y giúp tối ưu hiệu suất của hệ thống phân phối không khí trong hệ thống HVAC.

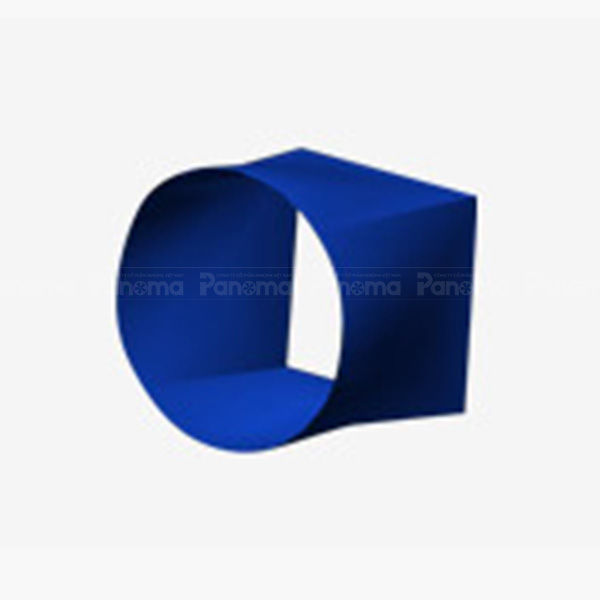

5. Côn chuyển vuông sang tròn

Trong nhiều hệ thống HVAC, đường ống dẫn khí ban đầu thường là ống gió kim loại dạng vuông hoặc chữ nhật. Tuy nhiên, ống gió vải DurkeeSox lại có cấu trúc dạng tròn. Vì vậy cần một phụ kiện chuyển đổi để kết nối hai loại ống này với nhau.

Côn chuyển vuông tròn là phụ kiện dùng để chuyển đổi từ ống gió kim loại hình vuông hoặc chữ nhật sang ống gió vải hình tròn.

Côn chuyển vuông tròn

Phụ kiện này có các chức năng chính:

• Kết nối hệ thống ống gió kim loại với ống gió vải
• Giảm nhiễu loạn dòng khí khi chuyển đổi tiết diện
• Giúp luồng không khí lưu thông ổn định

Nhờ thiết kế tối ưu, phụ kiện này đảm bảo quá trình chuyển tiếp của dòng khí diễn ra mượt mà, hạn chế tổn thất áp suất và duy trì hiệu suất vận hành của hệ thống.

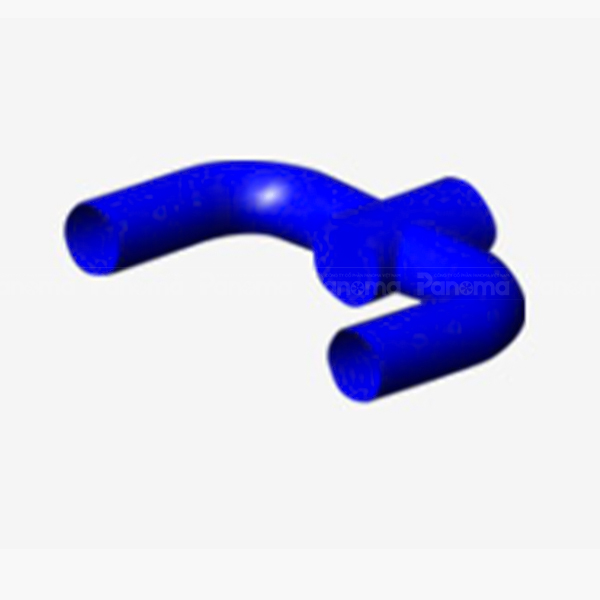

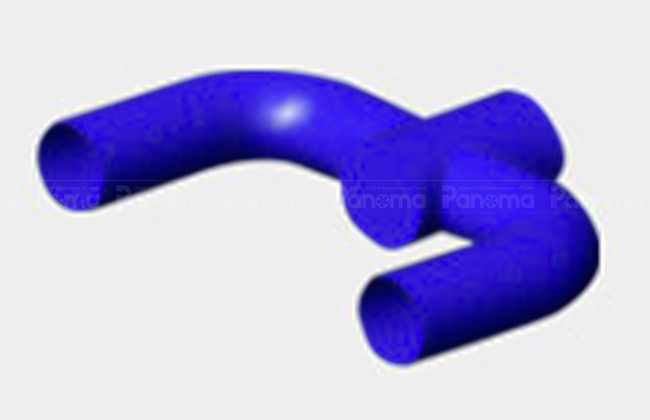

6. Tê ống gió tròn

Tê ống gió tròn là phụ kiện dùng để phân nhánh hệ thống ống gió theo dạng chữ T, giúp mở rộng hệ thống phân phối không khí sang nhiều hướng khác nhau.

Trong các công trình lớn như nhà máy hoặc trung tâm thương mại, hệ thống ống gió thường cần phân phối khí đến nhiều khu vực khác nhau. Giúp tạo ra các nhánh phụ từ đường ống chính, từ đó dẫn không khí đến từng khu vực cụ thể.

Tê ống gió tròn

Ưu điểm của phụ kiện này bao gồm:

• Phân phối không khí đến nhiều khu vực
• Tăng tính linh hoạt của hệ thống HVAC
• Giảm áp lực cho đường ống chính

Nhờ đó, hệ thống ống gió vải DurkeeSox có thể được thiết kế linh hoạt phù hợp với nhiều loại công trình khác nhau.

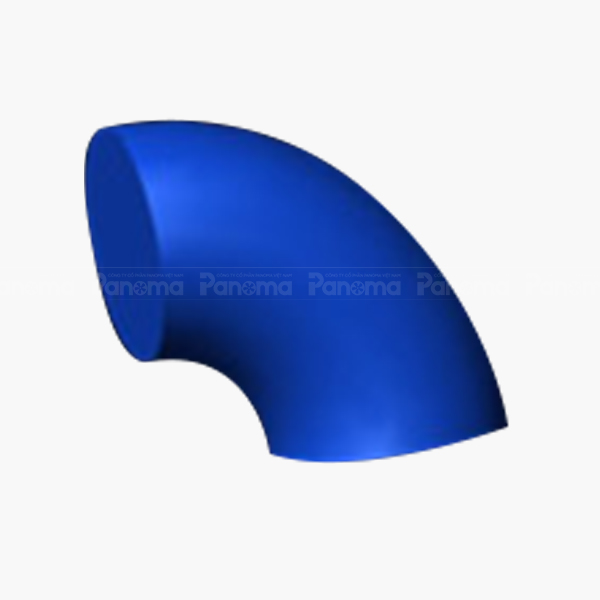

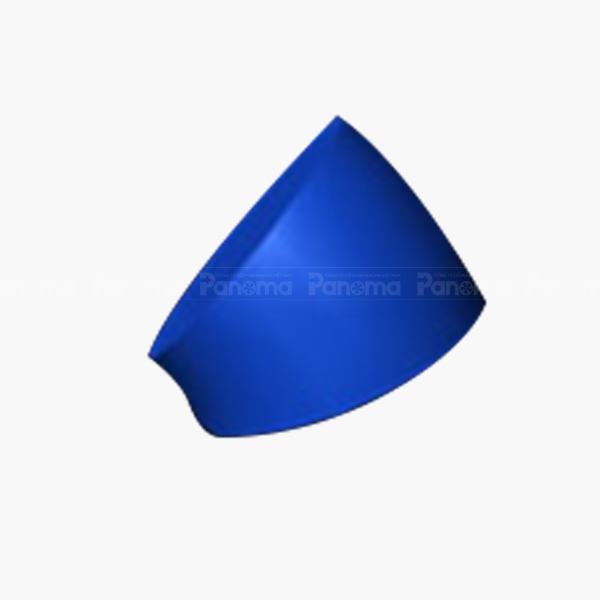

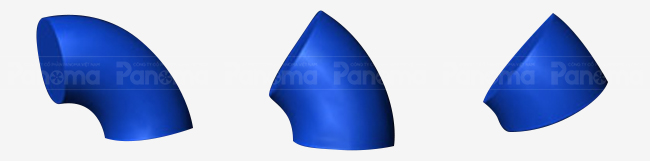

7. Cút ống gió

Trong quá trình lắp đặt hệ thống ống gió, việc thay đổi hướng của đường ống là điều không thể tránh khỏi. Cút ống gió là phụ kiện giúp chuyển hướng dòng khí trong hệ thống ống gió vải.

Các góc phổ biến của cút ống gió vải Durkee bao gồm: 30°; 60°; 90°

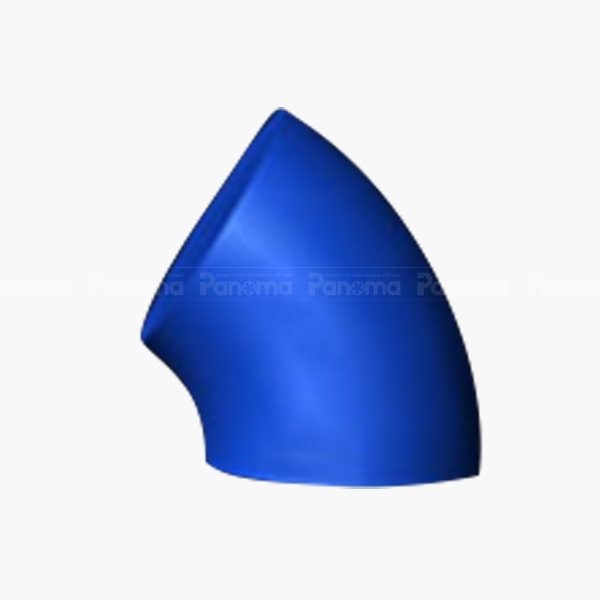

Cút ống gió

Tùy vào cấu trúc của công trình và vị trí lắp đặt, các kỹ sư có thể lựa chọn góc co phù hợp.

Một điểm đặc biệt trong thiết kế của co ống gió Durkee là bán kính cong thường được thiết kế theo tỷ lệ: R = 1.5 × đường kính ống

Thiết kế này giúp giảm thiểu tổn thất áp suất và đảm bảo dòng khí lưu thông ổn định khi chuyển hướng.

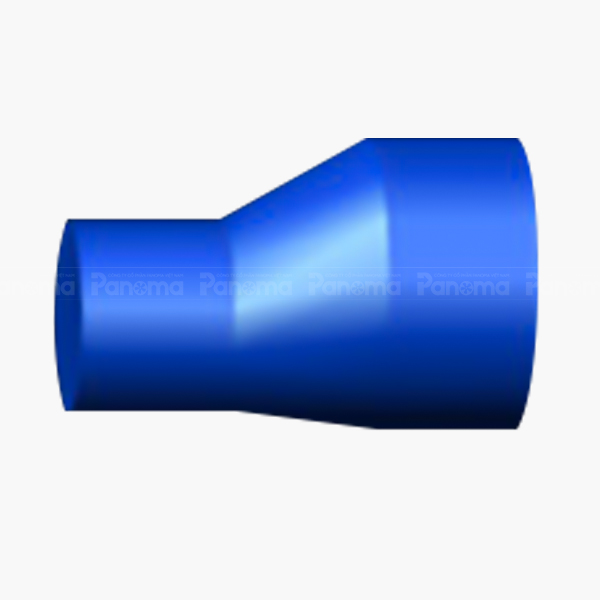

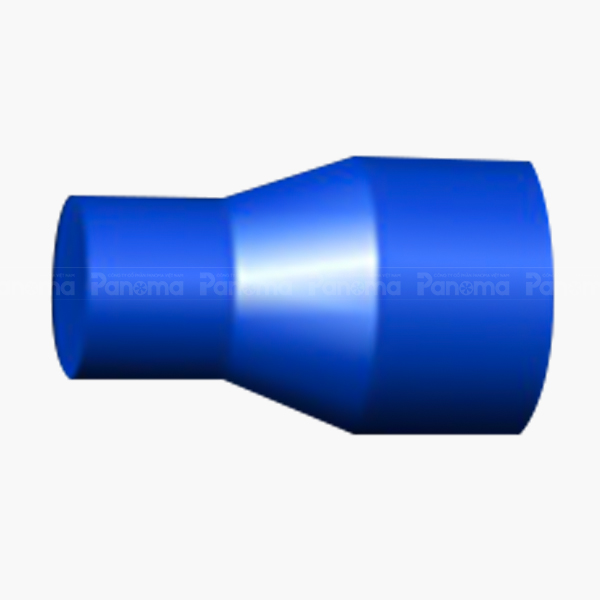

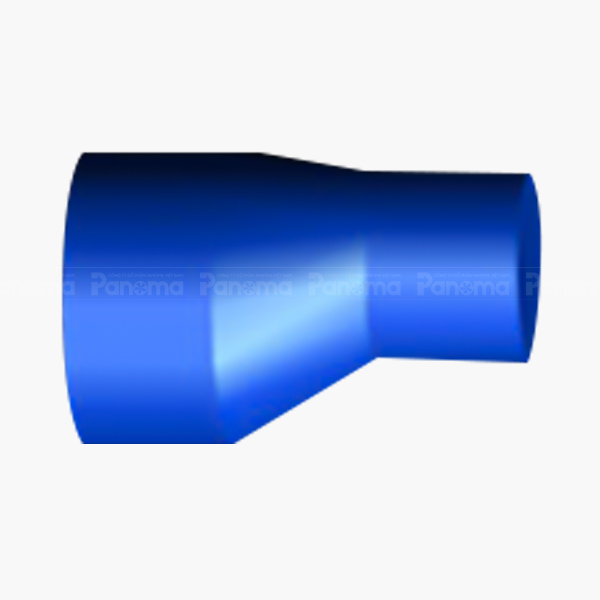

8. Côn thu ống gió

Côn thu ống gió là phụ kiện được sử dụng để kết nối hai đoạn ống gió có kích thước hoặc đường kính khác nhau.

Trong thực tế, hệ thống HVAC có thể cần thay đổi kích thước đường ống để phù hợp với lưu lượng gió tại từng khu vực. Côn thu giúp việc chuyển đổi kích thước ống diễn ra một cách mượt mà, tránh hiện tượng nhiễu loạn dòng khí.

Côn thu ống gió

Phụ kiện này giúp:

• Điều chỉnh lưu lượng gió
• Kết nối các đoạn ống khác kích thước
• Tối ưu hiệu quả vận hành của hệ thống

Nhờ đó, hệ thống ống gió vải có thể linh hoạt đáp ứng nhiều yêu cầu thiết kế khác nhau.

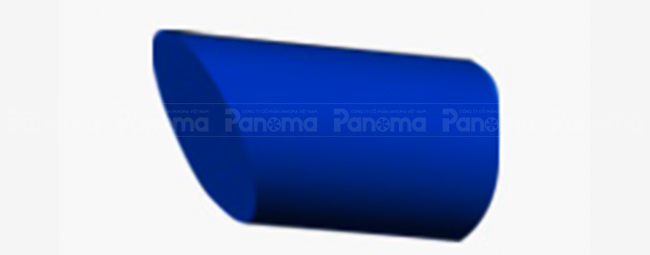

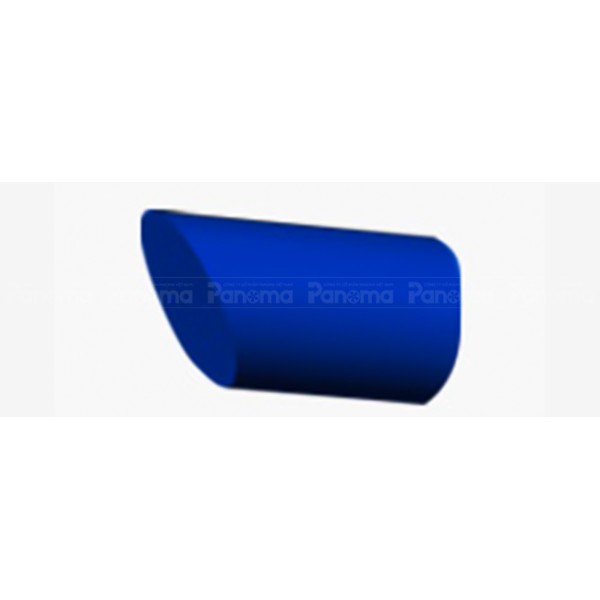

9. Đầu vát ống gió

Đầu vát ống gió là phụ kiện được sử dụng ở cuối đường ống gió. Phần đầu ống được thiết kế vát góc nhằm hỗ trợ phân tán luồng khí hiệu quả hơn.

Đầu vát ống gió

Thiết kế này giúp:

• Phân phối không khí đồng đều tại cuối tuyến ống
• Giảm hiện tượng tập trung gió tại một điểm
• Tăng hiệu quả phân phối không khí trong không gian

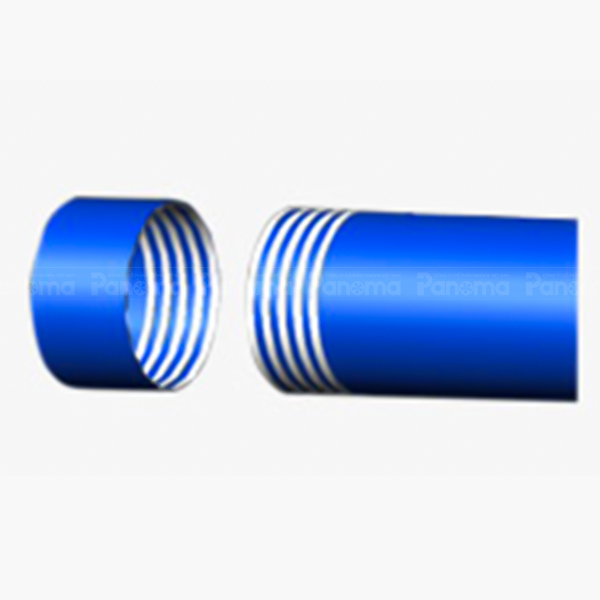

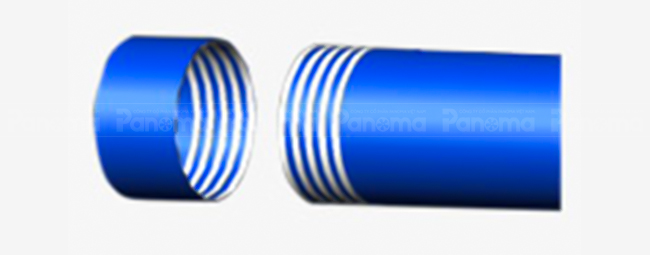

10. Khớp nối giãn nở

Trong quá trình vận hành, hệ thống ống gió có thể chịu ảnh hưởng từ sự thay đổi nhiệt độ và áp suất, dẫn đến hiện tượng giãn nở. Để hạn chế tác động này, hệ thống sử dụng phụ kiện khớp nối giãn nở.

Khớp nối gián nở

Khớp nối giãn nở có chức năng:

• Bù trừ sự giãn nở của hệ thống
• Giảm lực căng trên ống gió
• Tăng độ bền và tuổi thọ của hệ thống

Phụ kiện này đặc biệt quan trọng trong các hệ thống HVAC hoạt động liên tục hoặc trong môi trường nhiệt độ biến đổi lớn.

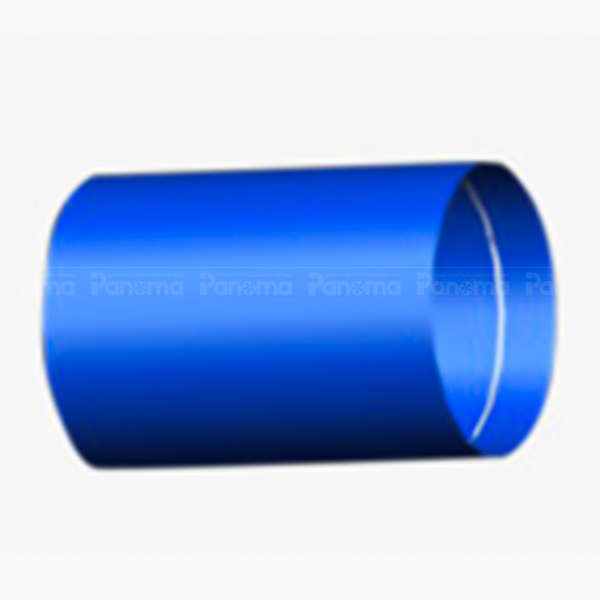

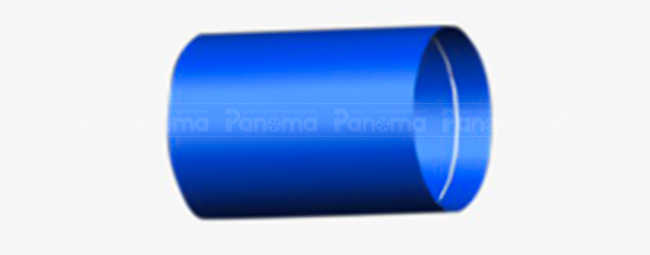

11. Vòng căng ống gió

Vòng căng ống gió là phụ kiện giúp giữ cho ống gió vải luôn căng và ổn định hình dạng khi có luồng khí đi qua.

Vòng căng ống gió

Nhờ vòng căng này, ống gió không bị chùng hoặc biến dạng trong quá trình vận hành. Điều này giúp đảm bảo:

• Hình dạng ống gió ổn định
• Luồng khí phân phối đều
• Hệ thống hoạt động hiệu quả

Vòng căng ống gió thường được sử dụng tại các vị trí quan trọng trong hệ thống để giữ form ống gió.

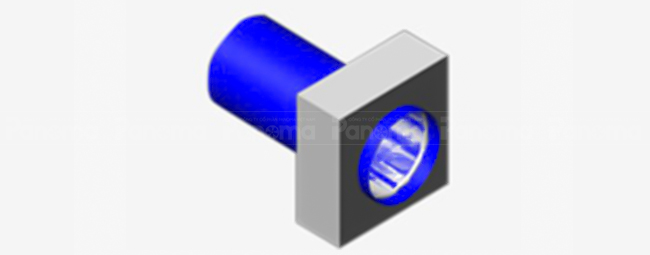

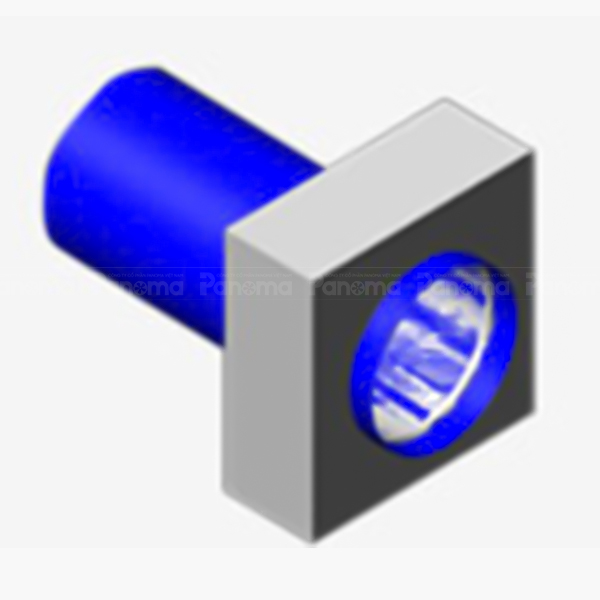

12. Ống xuyên tường

Trong nhiều công trình, hệ thống ống gió cần đi qua tường hoặc vách ngăn. Ống xuyên tường  là phụ kiện giúp ống gió vải đi xuyên qua tường một cách an toàn và gọn gàng.

Ống xuyên tường

Phụ kiện này có vai trò:

• Bảo vệ ống gió khỏi ma sát với tường
• Tăng độ bền cho hệ thống
• Đảm bảo tính thẩm mỹ cho công trình

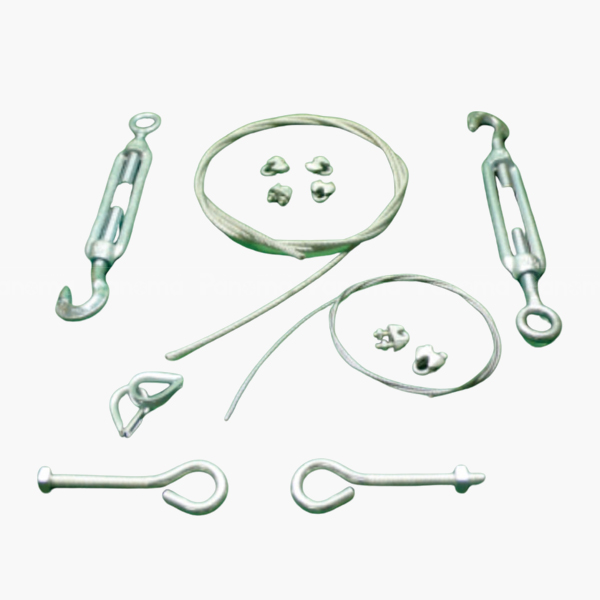

13. Cáp treo mạ kẽm

Hệ thống ống gió vải thường được treo trên trần nhà bằng cáp treo mạ kẽm. Đây là  là phụ kiện giúp cố định và treo hệ thống ống gió.

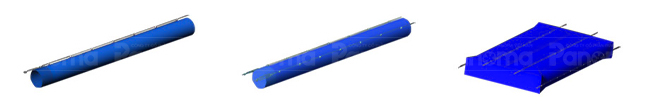

Các cách treo ống gió vải bằng Cáp treo mạ kẽm

Ưu điểm của loại cáp này:

• Chịu lực tốt
• Chống ăn mòn
• Tuổi thọ cao

Nhờ đó, hệ thống ống gió vải được treo chắc chắn và an toàn trong suốt quá trình vận hành.

>>Xem thêm về 3 kiểu lắp đặt ống gió vải phổ biến nhất tại đây

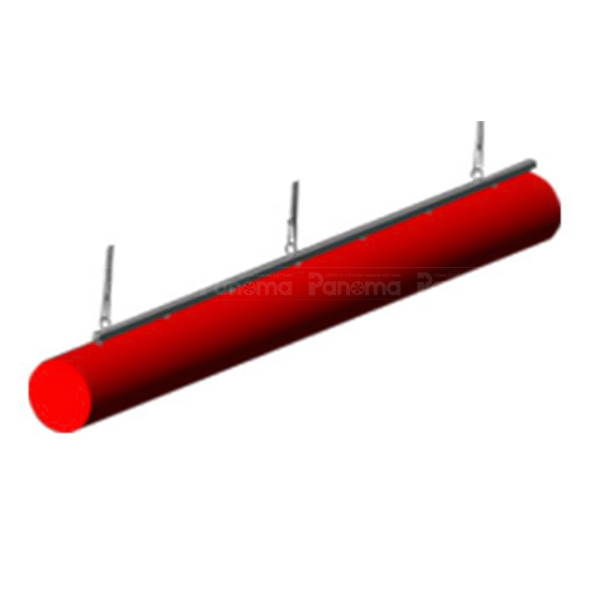

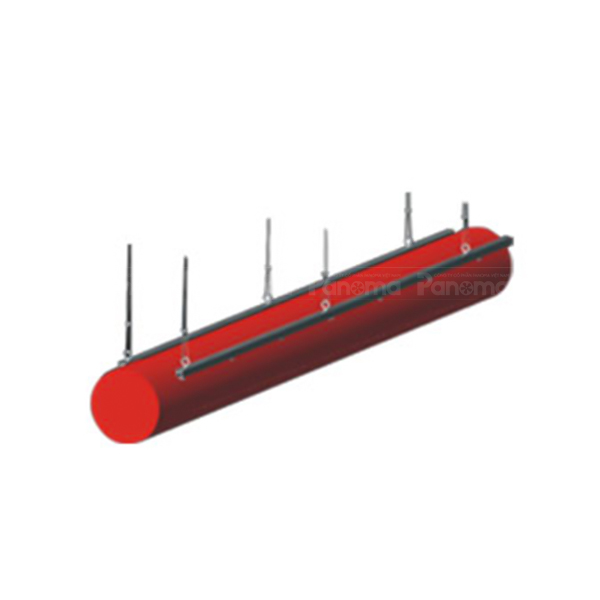

14. Thanh ray treo chữ H

Thanh ray treo chữ H là hệ thống thanh ray treo chuyên dụng cho ống gió vải. Thanh ray này giúp lắp đặt và tháo rời ống gió nhanh chóng, đặc biệt thuận tiện khi cần vệ sinh hoặc bảo trì.

Thanh ray treo chữ H

Ưu điểm của Thanh ray treo chữ H:

• Lắp đặt nhanh
• Tháo lắp dễ dàng
• Đảm bảo độ chắc chắn

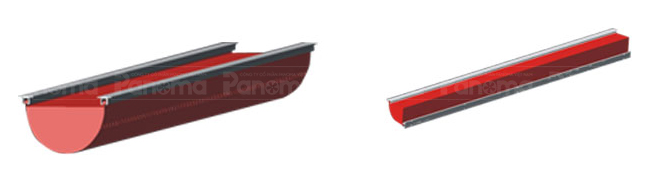

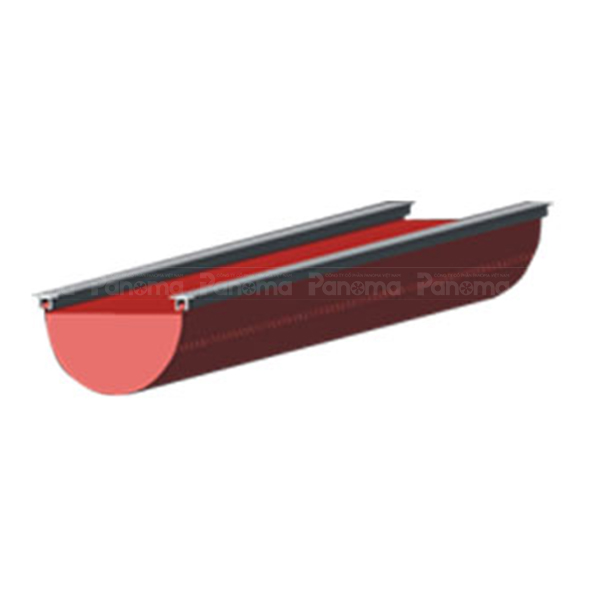

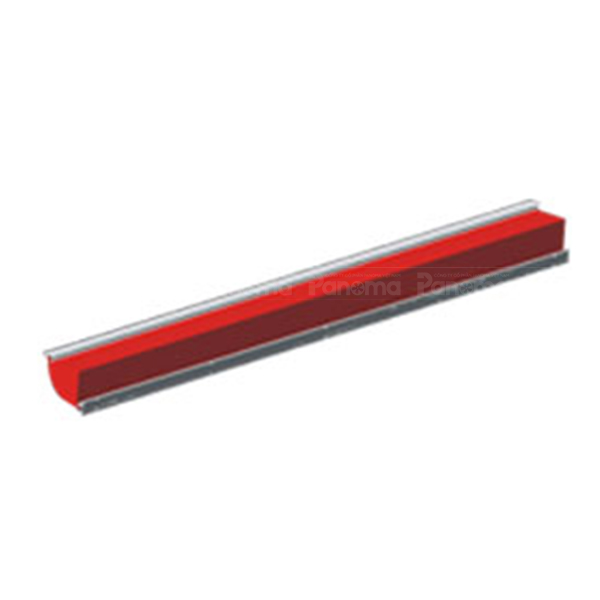

15. Thanh ray âm trần

Thanh ray âm trần là loại thanh ray lắp âm trần, thường được sử dụng trong các công trình yêu cầu tính thẩm mỹ cao như:

• Trung tâm thương mại
• Nhà hàng
• Văn phòng

Thanh ray âm trần

Thanh ray này giúp hệ thống ống gió vải được lắp đặt gọn gàng, hài hòa với kiến trúc tổng thể của không gian.

>>Tham khảo chi tiết Catalogue sản phẩm Ống gió vải chống cháy Durkduct®-N NanoSox®

Xem thêm video về Ống gió vải Durkee tại đây:

Hệ thống phụ kiện ống gió vải DurkeeSox đóng vai trò quan trọng trong việc đảm bảo khả năng kết nối, phân phối không khí và lắp đặt linh hoạt cho hệ thống HVAC. Với nhiều loại phụ kiện như đầu nối, co ống, đoạn chuyển tiếp, cáp treo và thanh ray lắp đặt, hệ thống ống gió vải có thể thích ứng với nhiều loại công trình khác nhau.

Nhờ thiết kế tối ưu và khả năng lắp đặt linh hoạt, ống gió vải DurkeeSox cùng hệ thống phụ kiện đi kèm đang trở thành giải pháp thông gió hiện đại được ứng dụng rộng rãi trong các nhà máy, kho logistics, trung tâm thương mại và các công trình công cộng.
