Quạt thông gió cánh POM siêu bền

5 stars - based on 1 reviews
  • Nhà sản xuất: TTC
  • Mã sản phẩm: TTC-1380; TTC-1220; TTC-1100; TTC-900
  • Tình trạng: Còn hàng
Còn hàng
  • Liên hệ 0966.793.688

  • Giá điểm thưởng: 5
  • QUẠT THÔNG GIÓ CÁNH POM SIÊU BỀN:

    Động cơ: 380V/ 50Hz; 220V/ 50Hz; IP55; Cách điện cấp F

    Khung quạt: Được sản xuất từ thép mạ kẽm (độ mạ Z180)

    Bảo hành: 18 tháng cho động cơ và 10 năm cho cánh quạt.





Quạt thông gió công nghiệp cánh POM kết hợp động cơ hiệu suất cao giúp quạt có thể đạt lưu lượng tới 58.000 m³/h, cao hơn 30-40% các dòng quạt công nghiệp khác. Để đạt được hiệu suất này, Quạt thông gió cánh POM không chỉ có ưu thế về vật liệu chế tạo cánh mà còn đạt được nhiều cải tiến về thiết kế, cấu tạo của các bộ phận quan trọng như: Động cơ, cánh quạt, guồng gió, bánh tì,...

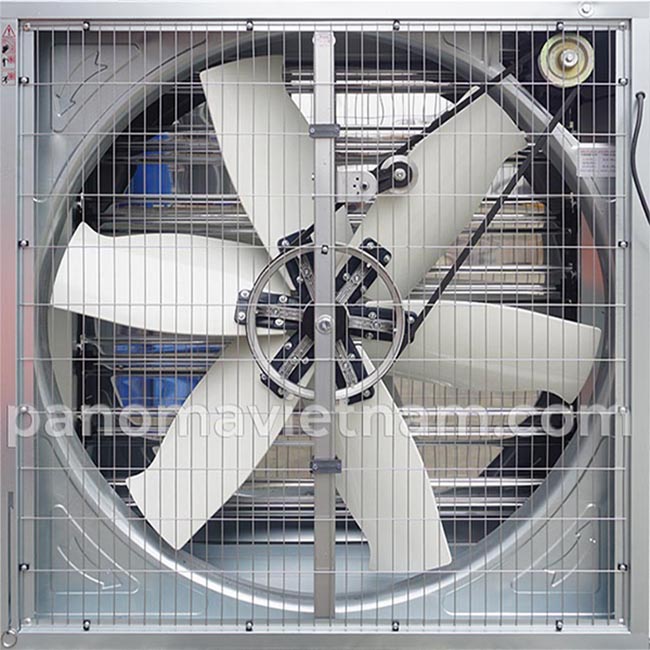

quạt thông gió cánh POM

Hình ảnh thực tế Quạt thông gió cánh POM siêu bền

I. Thông số kích thước, kỹ thuật Quạt thông gió cánh POM siêu bền

bản vẽ quạt thông gió công nghiệp TTC

Hình ảnh mô phỏng quạt thông gió cánh POM siêu bền

Bảng thông số kích thước, kỹ thuật của Quạt thông gió cánh POM siêu bền

Bảng thông số quạt thông gió cánh POM siêu bền

II. Các bộ phận chính Quạt thông gió cánh POM siêu bền

Các bộ phận cấu thành quạt công nghiệp cánh POM

Hình ảnh tổng quan các bộ phận của Quạt thông gió cánh POM

Dưới đây, chúng tôi sẽ mô tả cụ thể các bộ phận của Quạt thông gió cánh POM siêu bền:

1. Cánh quạt

Hiện nay, trên thị trường đa phần cánh quạt được chế tạo từ: Thép mạ kẽm, inox 430, nhựa tổng hợp. Quạt thông gió cánh POM siêu bền là dòng quạt tiên phong trên thị trường sử dụng cánh quạt POM (Polyoxymethylene). Đây là loại vật liệu đã được nghiên cứu để thay thế lý tưởng cho đồng, kẽm đúc, thép, nhôm hay các vật liệu kim loại khác. POM cũng chính là hợp chất nhân tạo đang được ứng dụng rộng rãi trong ngành hàng không thế giới.

Quạt thông gió cánh POM siêu bền với cánh POM chứa sợi carbon, sợi thủy tinh, có khả năng chống ăn mòn trong điều kiện khắc nghiệt tốt hơn inox và thép mạ kẽm. Cánh quạt làm từ POM có sức chịu mỏi, độ bền cơ học cao, chịu ma sát tốt. POM có độ cách điện tốt, chịu được nhiệt độ liên tục từ -40oC tới 110oC. Hiện nay, cánh quạt POM của dòng Quạt thông gió cánh POM siêu bền được bảo hành tới 10 năm.

đặc điểm cánh quạt thông gió POM

Cánh quạt  thông gió POM

Bản cánh quạt POM rộng 25cm, lớn hơn 20% so với bản cánh quạt thông thường trên thị trường (21cm). Thiết kế này giúp quạt tạo được lưu lượng gió lớn. Đồng thời, cải tiến này có vai trò quan trọng giúp hạn chế tiếng ồn khi quạt hoạt động. Cụ thể, kết quả đo lường thực tế cho thấy: Quạt thông gió cánh POM siêu bền hạn chế tiếng ồn tới 20% so với các loại quạt cánh inox cùng kích thước đang được sử dụng phổ biến trên thị trường.

2. Động cơ với vòng tua lớn

Quạt thông gió cánh POM với motor sản xuất theo công nghệ Nhật Bản, được kiểm soát nghiêm ngặt về chất lượng quy trình, dây chuyền và thành phẩm. Dây quấn đảm bảo 100% dây đồng chất lượng cao; Số lượng vòng dây quấn lớn, đảm bảo vòng tua đạt 1400rpm. Động cơ bền khi vận hành trong thời gian dài, liên tục. Hiện nay động cơ được bảo hành tới 18 tháng (gấp 1,5 lần thời gian bảo hành của đa phần các loại quạt thương hiệu khác trên thị trường).

đặc điểm của động cơ quạt thông gió POM

Động cơ quạt thông gió hiệu suất cao cánh POM

Panoma hiện đang cung cấp 3 loại động cơ: Siemens, Nosch, Fushini.

>>Xem thêm các loại động cơ:

3. Khung quạt

Khung với độ khớp nối hoàn thiện tốt. Hiện nay, có 2 loại vật liệu chính (tùy theo yêu cầu đặt hàng của quý khách):

  • Khung quạt, chớp quạt loại 1: 100% inox. Khung quạt dày 1.2 mm, được làm từ 100% chất liệu inox có khả năng chống gỉ sét tốt, đảm bảo tuổi thọ lâu dài, độ bền cao trong điều kiện khắc nghiệt (các nhà xưởng có môi trường sản xuất chứa nhiều hợp chất gây ăn mòn kim loại trong không khí; Các nhà xưởng xây dựng gần biển; Các trang trại chăn nuôi,...)
  • Khung quạt, chớp quạt loại 2: Thép mạ kẽm. Lớp mạ kẽm đạt 180g/m² (Z-180) giúp khung quạt chắc chắn, bền bỉ.

Khung quạt thông gió cánh POM siêu bền

Khung quạt công nghiệp cánh POM siêu bền

Ghi chú: Nhiều loại quạt trên thị trường cũng được sản xuất với khung làm từ thép mạ kẽm nhưng độ mạ thấp. Bạn có thể so sánh dễ dàng bằng mắt thường nhờ vào màu sắc của chất liệu khung quạt (Lớp mạ kẽm cao sẽ có màu sẫm hơn so với chất liệu có độ mạ thấp)

4. Puly quạt liền khối

Quạt thông gió cánh POM không sử dụng vòng bi puli cánh loại 2 mảnh mà được thiết kế với vòng bi puly cánh loại kép liền khối. Ưu điểm của vòng bi quạt thông gió hiệu suất cao cánh POM:

  • Vòng bi kép liền khối với kết cấu chắc chắn, khó bị nứt, vỡ khớp nối như vòng bi 2 mảnh.
  • Puli kép với con lăn hình trụ, giúp tăng khả năng chịu lực, đảm bảo hoạt động ổn định, tuổi thọ cao

vòng bi puly quạt thông gió hiệu suất cánh POM

Puly quạt công nghiệp cánh POM

5. Bánh tì hợp kim nhôm

bánh tì quạt thông gió công nghiệp

Bánh tì hợp kim nhôm quạt cánh POM

Bánh tì của đa phần các loại quạt hiện nay được chế tạo từ cao su hoặc nhựa tổng hợp. Quạt thông gió cánh POM với bánh tì được làm từ hợp kim nhôm chất lượng cao. Thiết kế này giúp duy trì vòng tua ổn định, độ bền sử dụng vượt trội. Hơn nữa, cải tiến này loại bỏ gần như tuyệt đối thao tác tăng curoa thủ công đang tồn tại hầu hết trên các mẫu quạt trên thị trường.

6. Ống gom gió hiệu suất cao

Ống gom gió hiệu suất cao quạt cánh POM

Ống gom gió hiệu suất cao POM

Ống gom gió với chiều sâu hút gió lên tới 20cm; sử dụng chất liệu POM kết hợp sợi thủy tinh, hợp chất chống lão hóa, chống tia UV. Guồng gió mới giúp quạt đạt lưu lượng gió tốt hơn, khả năng chống chịu môi trường khắc nghiệt vượt trội. Trên bộ phận guồng gió có dập in nổi: HAS technology (công nghệ HAS).

7. Bộ bảo vệ

Cửa chớp và lưới bảo vệ được làm bằng 100% inox. Thiết kế này giúp khả năng chống chịu ăn mòn của quạt tốt hơn trong điều kiện thời tiết khắc nghiệt.

cửa chớp quạt thông gió POM

Cửa chớp bảo vệ quạt công nghiệp POM

8. Dây đai truyền động:

Dây cu-roa Sanlux độ bền cao trong cường độ hoạt động liên tục. Khả năng chịu lực ma sát lớn, nhiệt độ cao và hoạt động ổn định trong điều kiện khắc nghiệt.

dây curoa quạt thông gió hiệu suất cao cánh POM

Dây cu-roa quạt công nghiệp POM

>>Xem thêm: Quạt thông gió công nghiệp 100% inox

III. Ứng dụng

Quạt công nghiệp cánh POM siêu bền được ứng dụng rộng rãi trong các Hệ thống thông gió, làm mát trong công nghiệp và nông nghiệp.

  • Xưởng sản xuất chế tạo: Dệt, máy móc, luyện kim, thuỷ tinh, công nghiệp hoá chất, da, gốm,...
  • Xưởng gia công: May mặc, nhuộm, da giày, nhựa, mạ điện, điện tử, in ấn, đóng gói thực phẩm,...
  • Ngành trồng trọt, chăn nuôi: Nhà kính ươm, trồng hoa/ rau; Trang trại chăn nuôi gia cầm, gia súc,..
  • Địa điểm công cộng, khu vui chơi giải trí: Bệnh viện, trường học, bến xe, sân vận động, nhà triển lãm, siêu thị ngầm, bảo tàng,...

Ứng dụng quạt công nghiệp cánh POM

Quạt công nghiệp cánh POM siêu bền được ứng dụng trong nhiều ngành sản xuất khác nhau.

 Một số hình ảnh giao hàng quạt công nghiệp cánh POM

Quạt công nghiệp cánh POM tại công trình Công Hà

Quạt công nghiệp cánh POM tại công trình Công Hà

Quạt công nghiệp cánh POM tại công trình Toson - Nam Định

Quạt công nghiệp cánh POM tại công trình Toson - Nam Định

Quạt công nghiệp cánh POM tại công trình Toson - Nam Định

Quạt công nghiệp cánh POM tại công trình Babeeni

Quạt công nghiệp cánh POM tại công trình Babeeni

Quạt công nghiệp cánh POM tại công trình Tsubasha

Quạt công nghiệp cánh POM tại công trình Tsubasha

Quạt công nghiệp cánh POM tại công trình Tsubasha

giao hàng quạt cánh POM tại Hải Phòng

Vận chuyển quạt đến nơi tập kết của nhà xưởng

Quạt công nghiệp cánh POM tại công trình

Hình ảnh quạt công nghiệp cánh POM tại công trình sau khi hoàn thiện lắp đặt
