Quạt hút gió vuông công nghiệp TTC 750

5 stars - based on 1 reviews
  • Nhà sản xuất: TTC
  • Mã sản phẩm: TTC 750
  • Tình trạng: Còn hàng
Còn hàng
  • Liên hệ 096.679.36.88

  • QUẠT HÚT CÔNG NGHIỆP VUÔNG TTC-750

    ĐỘNG CƠ: TAIWAN - ĐÀI LOAN

    VẬT LIỆU: TÔN MẠ KẼM (275g/m2)

    BẢO HÀNH: 12 THÁNG




QUẠT HÚT CÔNG NGHIỆP VUÔNG TTC-750

ĐỘNG CƠ: TAIWAN - ĐÀI LOAN

VẬT LIỆU: TÔN MẠ KẼM (275g/m2)

BẢO HÀNH: 12 THÁNG

I. Thông số kỹ thuật của quạt hút vuông công nghiệp

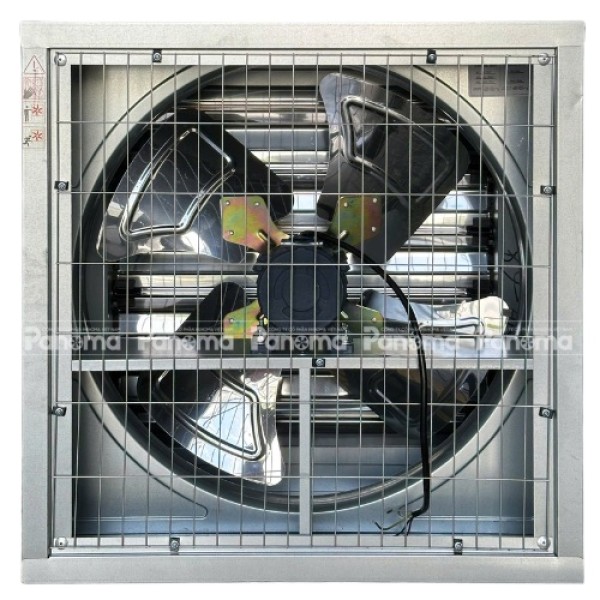

Hình ảnh quạt TTC mặt trước (mặt cửa lưới) Hình ảnh quạt TTC mặt sau (mặt cửa chớp)

hình ảnh quạt thông gió vuông công nghiệp Trung Quốc

I.1. Cánh quạt

- Cánh quạt được chế tạo với nguyên liệu thép không gỉ, inox 430 dày 1,2mm.  Đạt được lưu lượng gió lớn, độ bền cao, chống biến dạng trong quá trình vận hành.

cánh quạt hút công nghiệp vuông

I.2. Cửa chớp & lưới bảo vệ

- Cửa chớp: Tấm mạ kẽm, độ dày 0.45mm; Lớp mạ kẽm 275 (g /m2)

Cơ chế mở kiểu ly tâm có thể đảm bảo rằng cửa chớp mở và đóng hoàn toàn, chắn được tối đa các tác nhân của môi trường: nắng, mưa, bụi...

+ Khi vận hành cửa chớp duy trì góc mở 900 đảm bảo khả năng thông khí tối đa và quạt vận hành giảm thiểu tiếng ồn.

- Lưới bảo vệ: được mạ kẽm, đảm bảo an toàn cho người sử dụng trong quá trình vận hành.

 I.3. Dây đai truyền động

- Dây cu-roa Sanlux & Mitsuboshi (nhập khẩu trực tiếp từ Nhật Bản) với độ bền cao.

dây đai quạt hút công nghiệp vuông

I.4. Puly truyền động

- Các vòng đai puly chế tạo bởi hợp kim Al-Mg với xương sườn được gia cố, loại bỏ rung động, vận hành chắc chắn.

puly quạt hút công nghiệp

I.5. Khung quạt

- Khung quạt chế tạo với thép dày 1.2mm phủ kẽm với độ mạ 275g/m2, đảm bảo khả năng chống gỉ sét cao.

khung quạt hút công nghiệp vuông

I.6. Vòng bi

- Vòng bi với ổ trục đôi, thiết kế chống thấm nước; Bền trong cường độ làm việc cao, độ ồn thấp hơn.

vòng bi quạt hút công nghiệp

I.7. Động cơ quạt

- Motor đạt tiêu chuẩn  IP55, cách điện:cấp F

- Tiết kiệm điện năng, đáp ứng các tiêu chuẩn công nghiệp ứng dụng, sản phẩm nhập khẩu đã thông qua kiểm định chất lượng và xuất xứ (CO,CQ).

động cơ quạt hút công nghiệp vuôn



- Khách hàng cũng có thể tùy chọn các loại động cơ motor khác như: Động cơ Nosch Xizi của Trung Quốc, Teco, Siemens,Viethung...

- Bảo hành: 12 tháng.

 II.2. Thông số kích thước Quạt hút công nghiệp vuông TTC



Bảng các thông số chính về kích thước và kĩ thuật quạt thông gió vuông công nghiệp TTC

Model

Kích thước

(LxWxH) (mm)

Điện áp

(V)

Công suất

(KW)

Tốc độ

(vòng/phút)

Lưu lượng

(m³/h)

Độ ồn

dB(A)

Trọng lượng

(Kg)

TTC750

750x400x750

380V/ 50Hz

0.37

665

20.000

50

27

TTC1000

1000x400x1000

380V/ 50Hz

0.55

560

28.000

60

45

TTC1100

1100x400x1100

380V/ 50Hz

0.75

560

36.000

60

50

TTC1220

1220x400x1220

380V/ 50Hz

1.1

505

40.000

63

61

TTC1380

1380x400x1380

380V/ 50Hz

1.1

420

45.000

63

69

Biểu đồ lưu lượng dòng khí theo các Modul quạt hút công nghiệp vuông TTC

lưu lượng khí quạt hút công nghiệp vuông

 VIDEO KHO XƯỞNG THỰC TẾ QUẠT HÚT CÔNG NGHIỆP VUÔNG TTC





III.3. ỨNG DỤNG.

Quạt hút công nghiệp vuông được ứng dụng rộng rãi trong các Hệ thống thông gió, làm mát trong công nghiệp và nông nghiệp.

  • Xưởng sản xuất chế tạo: Dệt, máy móc , luyện kim, thuỷ tinh, công nghiệp hoá chất, da, gốm...
  • Xưởng gia công: May, nhuộm, giày, nhựa, mạ điện, điện tử, in, đóng gói thực phẩm...
  • Nơi công cộng: Bệnh viện, bến xe, sân vận động, nhà triển lãm, bếp, nhà hàng, trung tâm giải trí, siêu thị ngầm, kho hàng, phòng giặt...
  • Ngành trồng trọt chăn nuôi: nhà trồng hoa, cây, nuôi gia cầm, gia súc, thuỷ sản,...

công trình quạt hút công nghiệp vuông



công trình quạt hút công nghiệp vuông

công trình quạt hút công nghiệp vuông

công trình quạt hút công nghiệp vuông

công trình quạt hút công nghiệp vuông



thi công hệ thống quạt hút công nghiệp vuông nhà xưởng

CHUYÊN GIA VỀ HỆ THỐNG ĐIỀU HÒA, THÔNG GIÓ
♻️Công ty Cổ phần Panoma Việt Nam
☎️Hotline Tư vấn: 0943.033.222/ 024.777.88088

Tag: Quạt hút gió vuông công nghiệp, TTC 700

Thông số kỹ thuật
Công suất 0,37 KW
Lưu lượng 20.000m3/h
Điện áp 380V
Kích thước sản phẩm 750x750x400 mm
