Khung làm mát cao cấp được nghiên cứu và phát triển để giải quyết mối quan ngại của các chủ nhà xưởng về vấn đề nước bị hất văng ra ngoài bởi áp lực gió từ quạt hút trong quá trình làm mát.

Đây là phiên bản nâng cấp toàn diện giúp việc làm mát diễn ra dễ dàng, hiệu quả hơn, từ đó nâng cao hiệu suất làm việc đáng kể. Sản phẩm cũng giúp tiết kiệm tài nguyên, chi phí vận hành, đồng thời đáp ứng mọi tiêu chuẩn kỹ thuật và yêu cầu thi công khắt khe nhất.

1. Giới thiệu về khung dàn mát cao cấp

Khung tấm làm mát cao cấp là hệ thống khung bao khép kín thế hệ mới, dùng để cố định và cấp nước cho các tấm làm mát Cooling Pad. Điểm khác biệt cốt lõi của dòng sản phẩm này nằm ở việc bổ sung các chi tiết cơ khí thông minh giúp kiểm soát 100% lượng nước tuần hoàn.

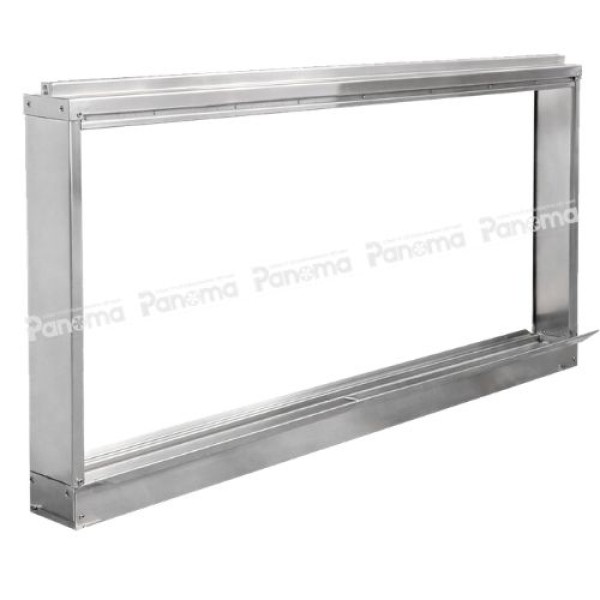

Khung làm mát cao cấp Panoma

2. Cấu tạo và nguyên lý hoạt động của Khung làm mát cao cấp

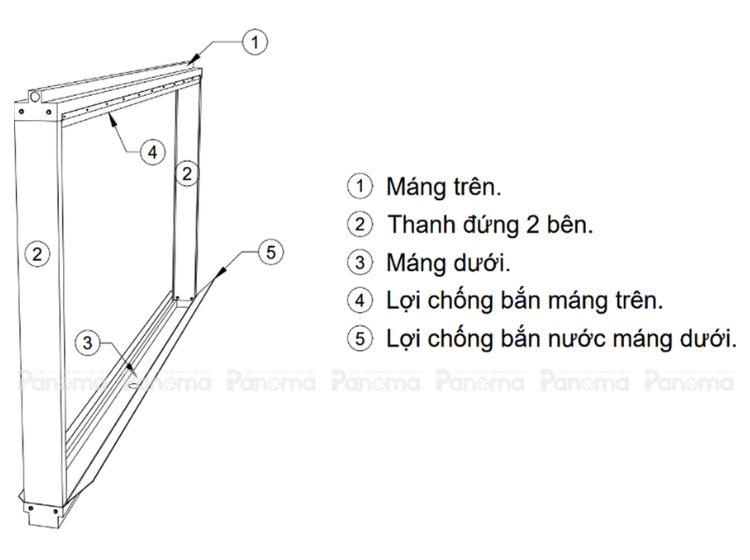

Cấu tạo khung dàn mát cao cấp

• Máng trên gồm nhiều chi tiết ghép lại như: nắp sườn hai bên, nắp đậy kỹ thuật, máng té, các chi tiết định vị ống phân phối. Máng trên có nhiệm vụ phân phối lượng nước đủ và đều cho toàn bộ các tấm làm mát được lắp ghép trong giàn thông qua các tấm phân phối nước.
• Máng dưới có nhiệm vụ thu hồi lượng nước còn lại do không bay hơi hết, sau đó được dẫn về bể nước của hệ thống để tiếp tục một vòng tuần hoàn mới. Do máng dưới là máng chứa nước thu hồi nên kết cấu của các chi tiết lắp ghép yêu cầu phải hoàn toàn kín khít.
• Hai thanh ốp đứng 2 bên làm nhiệm vụ định vị, gắn kết giữa máng trên và máng dưới lại với nhau, tạo khung bao vững chắc, đồng thời giữ chặt các tấm làm mát trong khung.
• Lợi chống bắn máng trên (Tấm chắn chống bắn nước): Cấu kiện được ốp bổ sung ngay dưới máng trên.
• Lợi chống bắn nước máng dưới (Lợi đón nước dài 15cm): Phần mép máng dưới được vát và kéo dài vượt trội ra phía ngoài.

Video mô tả tổng quan về cấu tạo Khung tấm làm mát cao cấp

Khung máng nước của giàn lạnh có nhiều chủng loại và kích thước khác nhau, kích thước của chúng được xác định căn cứ các điều kiện như: vị trí cần lắp đặt, số lượng các tấm làm mát được lắp ghép, cách thức lắp ghép hoặc cắt ghép.

Kích thước khung máng nước thông dụng (tấm làm mát tiêu chuẩn: không cắt tấm, không nối đỉnh):

Chiều dài của khung (L):                       L = n * w        [mm]

Chiều cao của khung (H):                     H = h + 200     [mm]

Chiều dày của khung (D):                     D = d + 50       [mm]

Trong đó:

            n - Số tấm làm mát được lắp ghép trong khung

            w - Chiều rộng tiêu chuẩn của tấm làm mát.

            h -  Chiều cao tiêu chuẩn của tấm làm mát.

            d - Chiều dày tiêu chuẩn của tấm.

Ví dụ: Với tấm làm mát có kích thước tiêu chuẩn: h = 1800mm, w = 600mm, d = 150mm

            n = 2 → kích thước khung giàn lạnh: LxHxD = 1200 x 2000 x 200 mm

            n = 3 → kích thước khung giàn lạnh: LxHxD = 1800 x 2000 x 200 mm

            n = 4 → kích thước khung giàn lạnh: LxHxD = 2400 x 2000 x 200 mm

            n = 5 → kích thước khung giàn lạnh: LxHxD = 3000 x 2000 x 200 mm

            n = 6 → kích thước khung giàn lạnh: LxHxD = 3600 x 2000 x 200 mm

3. Ưu điểm nổi bật của khung giàn lạnh cao cấp Panoma

Sự nâng cấp về mặt cơ khí đã mang lại những giá trị vận hành vượt trội, giúp tiết kiệm tài nguyên và nâng cao hiệu suất làm việc:

• Lợi đón nước siêu dài 15cm (Nâng cấp từ 5cm): Nếu dòng tiêu chuẩn chỉ có lợi đón nước 5cm (đôi khi vẫn để lọt nước khi áp suất gió quá cao), thì thiết kế 15cm vươn dài tạo ra một biên độ an toàn tuyệt đối. Khu vực chân dàn lạnh sẽ hoàn toàn khô ráo, không còn hiện tượng rỉ nước ra sàn làm ướt nền xưởng hay chuồng trại.
• Chống lãng phí nước ngay từ nguồn: Tấm chắn bổ sung ở máng trên ngăn chặn nước bắn ra ngoài ngay tại điểm có áp lực bơm mạnh nhất. Hiệu suất thu hồi và tuần hoàn nước đạt mức tối đa, giúp doanh nghiệp tiết kiệm đáng kể chi phí điện nước hàng tháng.
• Bảo vệ môi trường và thiết bị xung quanh: Nền nhà xưởng khô ráo giúp ngăn ngừa nấm mốc, vi khuẩn phát triển (cực kỳ quan trọng trong chăn nuôi an toàn sinh học), đồng thời bảo vệ các máy móc, hàng hóa đặt gần khu vực dàn lạnh khỏi nguy cơ chập cháy hay ẩm mốc.
• Kết cấu cứng cáp, chịu lực vặn xoắn tốt: Việc bổ sung thêm các nếp chấn cơ khí (lợi đón nước, tấm chắn) vô tình tạo thêm các gân cứng cho toàn bộ hệ khung, giúp dàn lạnh đứng vững vàng hơn trước sức gió của hệ thống quạt công nghiệp công suất lớn.


4. Ứng dụng của Khung làm mát

Hệ thống làm mát kết hợp Khung, Tấm làm mát cùng Quạt hút công nghiệp được ứng dụng rộng rãi:

• Trong các ngành công nghiệp: Nhà xưởng sản xuất may mặc, dệt len, giày da, bao bì, xưởng cơ khí, gara ô tô, đan lát mây tre, gốm sứ,...
• Trong lĩnh vực trồng trọt: Vườn ươm cây giống, trồng hoa, cây cảnh,...
• Trong lĩnh vực chăn nuôi: Chuồng nuôi gia súc, gia cầm,...
• Trong các ngành dịch vụ: Siêu thị, quán bia, khu vui chơi giải trí,...

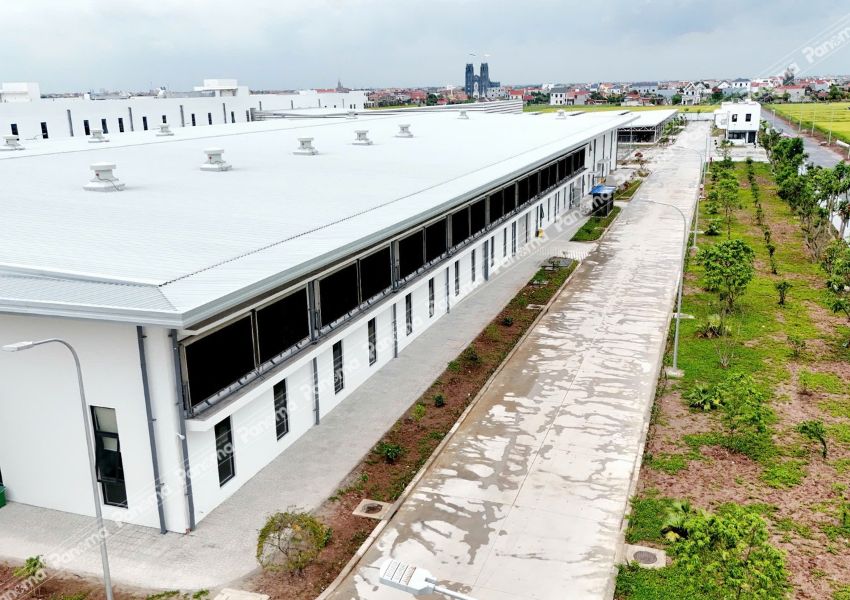

Khung tấm làm mát hoàn thiện khi nhìn từ bên ngoài - Công trình Wind Smile - Đồng Nai

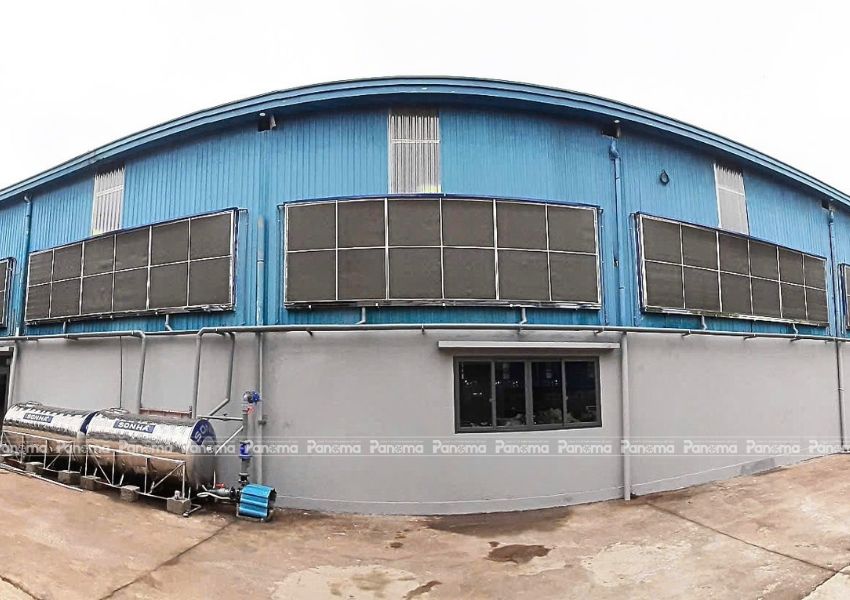

Lắp đặt hoàn tất Khung, Tấm Cooling Pad vào các ô chờ - Dự án may sông Hồng - Nam Định

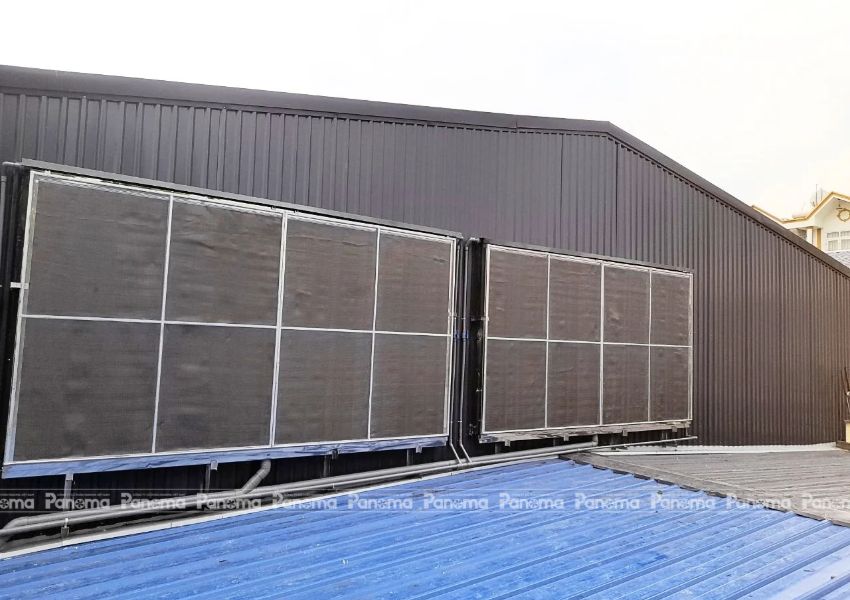

Hoàn thiện lắp đặt Khung, tấm làm mát Cooling Pad - Công trình Thép Phú Đức - HCM

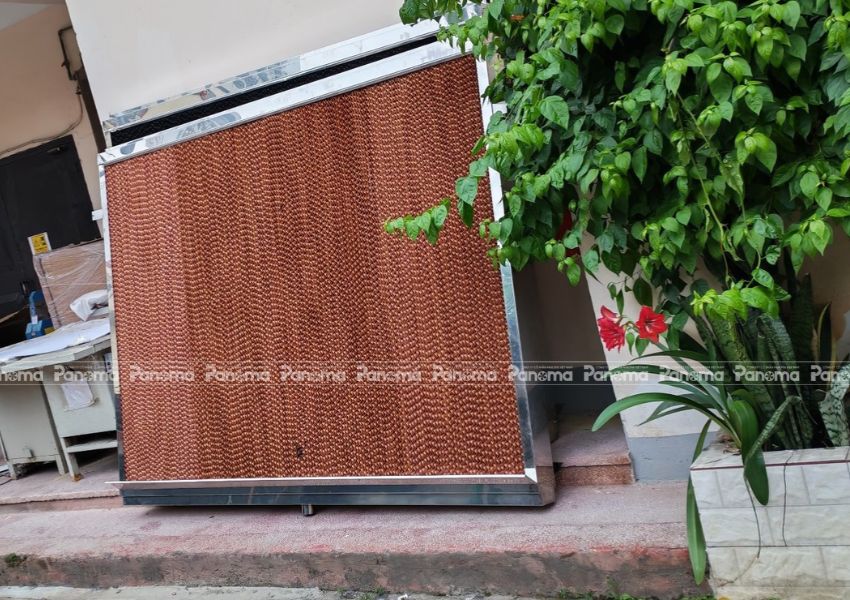

Khung cùng Tấm làm mát đã sẵn sàng đưa vào ứng dụng thực tế
