Khung làm mát tiêu chuẩn

Trong một hệ thống làm mát áp suất âm, nếu tấm làm mát là bộ phận thực hiện quá trình trao đổi nhiệt thì bộ khung chính là "xương sống" bảo vệ và điều phối nguồn nước. Một bộ khung làm mát tiêu chuẩn chất lượng không chỉ giữ cho hệ thống bền bỉ trước áp lực gió mà còn quyết định hiệu suất tiêu thụ điện và nước của toàn bộ nhà xưởng

1. Giới thiệu khung làm mát tiêu chuẩn

Khung làm mát tiêu chuẩn là bộ phận bao bọc các tấm làm mát Cooling Pad, được thiết kế để tạo thành một hệ thống tuần hoàn nước khép kín. Trong các nhà xưởng hoặc trang trại chăn nuôi, việc sử dụng khung tiêu chuẩn giúp định hình dàn lạnh vững chắc, ngăn chặn tình trạng thất thoát nước và tối ưu hóa luồng không khí đi qua tấm làm mát.

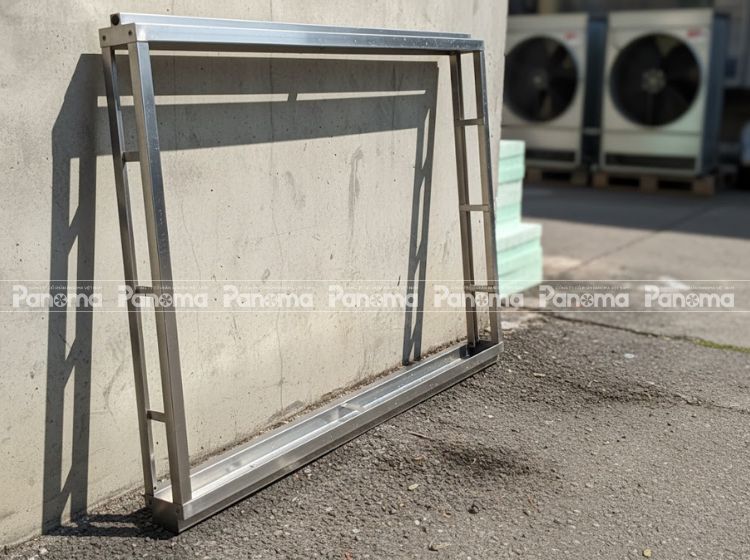

Khung làm mát tiêu chuẩn

Sản phẩm được chế tạo từ các vật liệu chống ăn mòn cao, đảm bảo tuổi thọ lâu dài trong môi trường thường xuyên tiếp xúc với nước và độ ẩm cao.

2. Cấu tạo và nguyên lý hoạt động của khung làm mát tiêu chuẩn

Khung làm mát tiêu chuẩn được cấu thành từ 3 bộ phận chính với quy trình vận hành đồng bộ:

Cấu tạo chi tiết:

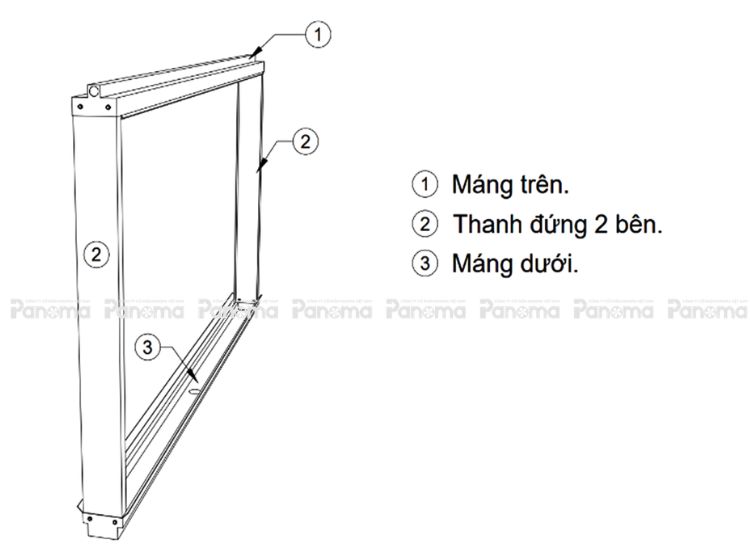

Cấu tạo khung làm mát tiêu chuẩn

1. Máng trên (1): gồm nhiều chi tiết ghép lại như nắp sườn hai bên, nắp đậy kỹ thuật, máng té, các chi tiết định vị ống phân phối. Máng trên có nhiệm vụ phân phối lượng nước đủ và đều cho toàn bộ các tấm làm mát được lắp ghép trong giàn thông qua các tấm phân phối nước.
2. Thanh đứng 2 bên (2): Đóng vai trò khung xương chịu lực, cố định các tấm làm mát và ngăn chặn sự xô lệch khi quạt hút vận hành tạo áp suất gió cực lớn.
3. Máng dưới (3): Được thiết kế để thu gom toàn bộ lượng nước thừa sau khi chảy qua tấm làm mát và dẫn ngược về bể chứa. Do máng dưới là máng chứa nước thu hồi nên kết cấu của các chi tiết lắp ghép yêu cầu phải hoàn toàn kín khít.

Nguyên lý hoạt động:

Nước được bơm lên máng trên, thông qua hệ thống lỗ phun để làm ướt đều các tấm làm mát Cooling Pad từ trên xuống dưới. Khi quạt hút công nghiệp hoạt động, không khí nóng từ bên ngoài xuyên qua các tấm làm mát đã được làm ướt, thực hiện quá trình trao đổi nhiệt để trở thành khí lạnh đi vào trang trại. Lượng nước dư không bay hơi sẽ rơi xuống máng dưới và được thu hồi hoàn toàn để tiếp tục chu trình mới.

Video mô tả tổng quan về Khung làm mát tiêu chuẩn

3. Ưu điểm nổi bật của khung làm mát tiêu chuẩn

Điểm khác biệt giúp bộ khung này trở nên "tiêu chuẩn" nằm ở những cải tiến kỹ thuật nhỏ nhưng mang lại giá trị lớn:

• Lợi đón nước tối ưu: Một cải tiến đột phá so với các dòng khung cũ là phần lợi đón nước được kéo dài thêm từ 2cm - 5cm (các dòng trước đây chỉ đạt 3cm). Thiết kế này giúp thu các tia nước bắn ra ngoài do áp lực gió mạnh, đảm bảo khu vực chân dàn lạnh luôn khô ráo và không lãng phí nước.
• Kết cấu khép kín tuyệt đối: Các điểm tiếp nối giữa máng và thanh đứng được hàn nối tỉ mỉ, tạo thành khung bao khép kín, ngăn chặn tối đa việc rò rỉ nước làm hỏng kết cấu tường trang trại.
• Vật liệu chuyên dụng: Khung được sản xuất từ vật liệu có khả năng kháng hóa chất và chống gỉ sét ưu việt, phù hợp với môi trường có tính ăn mòn cao như trang trại chăn nuôi hoặc nhà máy hóa chất.
• Lắp đặt linh hoạt: Thiết kế thông minh cho phép ghép nối nhiều khung lại với nhau để tạo thành những dàn làm mát khổng lồ lên tới hàng chục mét mà vẫn đảm bảo độ vững chắc.

4. Ứng dụng thực tế của khung làm mát tiêu chuẩn

Sản phẩm là bộ phận không thể thiếu trong các giải pháp thông gió làm mát áp suất âm:

• Trong chăn nuôi: Lắp đặt cho các trang trại gà thịt, gà đẻ, trại heo khép kín để kiểm soát nhiệt độ từ 25°C - 28°C.
• Trong trồng trọt: Sử dụng cho các nhà kính trồng lan, rau sạch thủy canh giúp duy trì độ ẩm lý tưởng.
• Trong công nghiệp: Làm mát nhà xưởng may mặc, giày da, xưởng cơ khí – nơi có lượng công nhân đông và sinh nhiệt lớn.

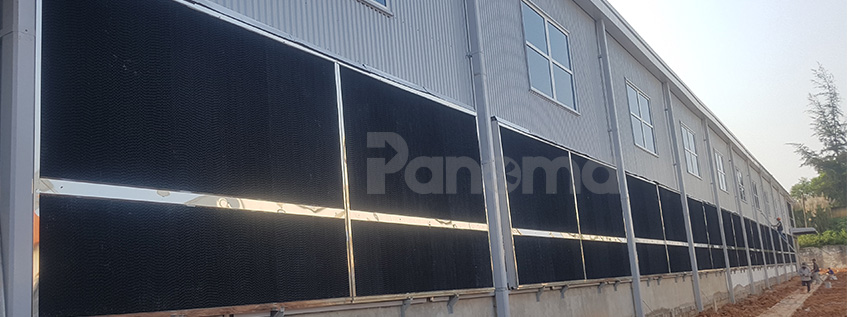

Ứng dụng khung làm mát tiêu chuẩn

5. Lưu ý khi lựa chọn và lắp đặt khung làm mát

Để đạt được hiệu quả tốt nhất, chủ đầu tư cần lưu ý các yếu tố sau:

• Kích thước tương thích: Đảm bảo kích thước khung phải khớp hoàn toàn với độ dày của tấm làm mát Cooling Pad để luồng khí không bị lọt qua khe hở.
• Độ kín của mối nối: Khi lắp đặt, cần kiểm tra kỹ các điểm nối giữa máng trên và ống dẫn nước để đảm bảo không có tình trạng nước phun không đều gây ra các "điểm khô" trên tấm làm mát.
• Chọn vật liệu phù hợp: Với các trang trại gần biển hoặc môi trường hóa chất mạnh, nên ưu tiên khung 100% Inox 304 để tránh gỉ sét.
• Vệ sinh định kỳ: Cần vệ sinh máng dưới và kiểm tra lỗ phun nước ở máng trên định kỳ để tránh rêu mốc làm tắc nghẽn chu trình tuần hoàn nước.
