QUẠT THÔNG GIÓ VUÔNG MULTIFAN

MULTIFAN - THƯƠNG HIỆU QUẠT DUY NHẤT TẠI THỊ TRƯỜNG VIỆT NAM ĐƯỢC BẢO HÀNH 3 NĂM

Sản phẩm được sản xuất tại Nhà máy của Tập đoàn Vostermans(*) đặt tại Malaysia. Được kiểm nghiệm tại phòng thí nghiệm Bess Lab Hoa Kỳ; Đáp ứng về tiêu chuẩn sử dụng năng lượng ErP của Châu Âu (Quạt Multifan kết hợp công nghệ ECplus và Vplus được chứng minh là một trong những loại quạt có hiệu quả năng lượng tốt nhất thế giới). Đồng thời đạt chứng nhận hợp chuẩn CE (European Conformity - "hộ chiếu" của hàng hóa vào thị trường châu Âu)

(*) Quạt Công nghiệp Multifan - thương hiệu của Tập đoàn Vostermans (ra đời năm 1952), có trụ sở tại Hà Lan. Uy tín, chất lượng của thương hiệu đã được khẳng định toàn cầu. Phòng nghiên cứu và nhà máy sản xuất của Tập đoàn được đặt tại Hà Lan, Mỹ, Trung Quốc và Malaysia.

Tham khảo thêm thông tin từ: Link website trang chủ của Tập đoàn Vostermans

Video giới thiệu cấu tạo quạt thông gió vuông Multifan

I. Thông số kỹ thuật của Quạt thông gió vuông Multifan

 Ảnh chụp thực tế Quạt thông gió Multifan loại 3 cánh

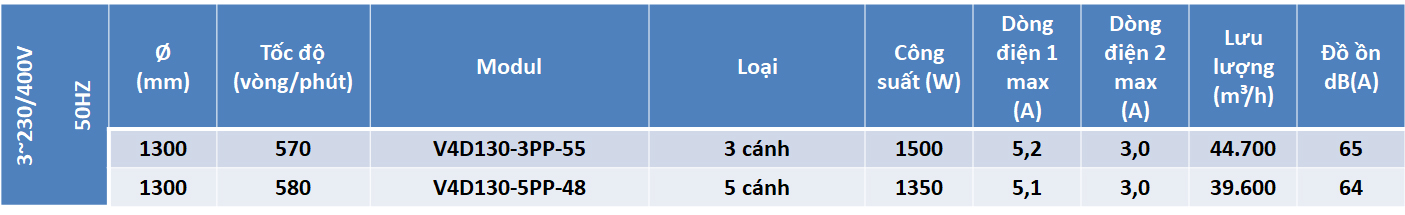

Bảng thông số kỹ thuật của Quạt thông gió vuông Multifan loại 1 pha (Cập nhật năm 2023)

 Bảng thông số kỹ thuật của Quạt thông gió vuông Multifan loại 3 pha (Cập nhật năm 2023)

Download Tài liệu từ Nhà máy sản xuất tại đây (click để xem và tải về):

• Catalogue sản phẩm Quạt thông gió vuông Multifan (Galvanized Box fan)
• Hướng dẫn lắp đặt, vận hành Quạt thông gió vuông Multifan

• Bản vẽ chi tiết cấu tạo Quạt thông gió vuông Multifan

Công nghệ ECplus và Vplus là gì?

Công nghệ ECplus (với bộ điều khiển quạt thông minh - IFD) và công nghệ Vplus (với động cơ nam châm vĩnh cửu) tạo ra hiệu suất tuyệt vời; chất lượng mạnh mẽ và tiết kiệm năng lượng. Cứ giảm 20% tốc độ, mức tiêu thụ năng lượng của quạt sẽ giảm đi một nửa. Đó cũng là lý do quạt Multifan đảm bảo lợi tức đầu tư tốt và thời gian hoàn vốn ngắn.

• Các bộ điều khiển thông minh được đặt trong một vỏ riêng biệt có cấp bảo vệ tối thiểu là IP65. Điều này là cần thiết để đảm bảo hoạt động ổn định của thiết bị - ngay cả trong những môi trường khắc nghiệt nhất.
• Các quạt Multifan sử dụng công nghệ ECplus được xếp vào hàng có hiệu quả năng lượng tốt nhất trên thị trường. Kết quả của Viện nghiên cứu Pháp IFIP chỉ ra rằng: Quạt ECplus tiết kiệm hơn 80% năng lượng so với các loại quạt truyền thống.
• Với công nghệ Vplus, quạt được trang bị động cơ nam châm vĩnh cửu và bộ điều khiển MFD (Multi Fan Drive) tiết kiệm năng lượng. Do đó, sản phẩm nằm trong số những chiếc quạt tiết kiệm năng lượng nhất trên thế giới (theo kết quả từ Phòng thí nghiệm Bess Lab, Hoa Kỳ). So với các hệ thống hiện có, quạt tích hợp công nghệ Vplus có thể tiết kiệm hơn 85% năng lượng.

Video so sánh hiệu quả năng lượng giữa dòng quạt tiêu chuẩn và dòng quạt có kết hợp công nghệ ECplus, Vplus

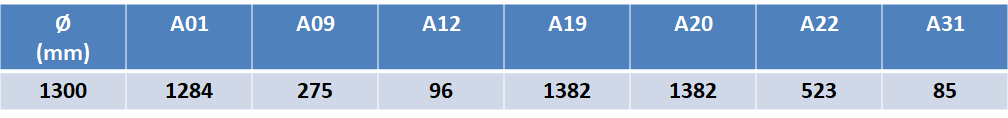

II. Thông số kích thước của quạt thông gió vuông Multifan

Hình ảnh ký hiệu kích thước quạt thông gió Multifan, Hà Lan (từ trái qua phải ảnh có số thứ tự: ảnh 1, ảnh 2, ảnh 3)

Quạt thông gió vuông Multifan loại 6 cánh và 3 cánh

Có những lựa chọn nào khi mua quạt thông gió vuông Multifan?

• Các lựa chọn theo kích thước: Loại 92x92cm (loại truyền động trực tiếp); Hoặc loại 130x130cm; 140x140cm (truyền động gián tiếp qua dây đai).
• Các lựa chọn theo số lượng cánh: Loại 3 cánh cho lưu lượng và hiệu quả cao; Loại 6 cánh ứng dụng cho môi trường có áp suất cao hơn.
• Có thể tùy chọn lưới bảo vệ thay cho cửa chớp (hoặc ngược lại).
• Tùy chọn loại không có hoặc có kết hợp công nghệ Vplus và ECplus giúp tiết kiệm năng lượng hơn.
• Quạt nón mạ kẽm cho lưu lượng không khí cao hơn so với Quạt vuông mạ kẽm.
• Các lựa chọn tích hợp: Điều khiển điện áp máy (T) hoặc điều khiển bằng tần số (F)

III. Đặc điểm cấu tạo các bộ phận chính

III.1. Động cơ quạt

Động cơ của Quạt thông gió thông gió vuông Multifan.

Được tập đoàn Vostermans độc quyền phát triển và sản xuất. Đây được đánh giá là một trong những loại động cơ quạt tốt nhất thế giới hiện nay:

• Tuổi thọ cao. Bảo hành 3 năm; Chịu nhiệt cấp F (lên tới 155 độ C)
• Cấp độ bảo vệ nước, bụi đạt IP55; Động cơ IE2, IE3 và IE4
• Động cơ được chọn loại vòng bi tốt nhất phù hợp với môi trường giàu amoniac (NH3), ẩm và ấm. Đồng thời, dây đồng có thêm lớp bảo vệ so với các loại dây đồng phổ biến trên thị trường. Nó cho phép động cơ của quạt Multifan đáp ứng tiêu chuẩn của những chứng nhận nghiêm ngặt nhất, chẳng hạn như UL (tiêu chuẩn dành cho các sản phẩm tại Mỹ); CSA (tiêu chuẩn dành cho các sản phẩm tại Canada).
• Tập đoàn Vostermans đã tạo ra sự kết hợp động cơ – cánh quạt lý tưởng. Với sự kết hợp này, hiệu quả của toàn bộ quạt sẽ được cải thiện và tải của động cơ giảm. Do đó, tuổi thọ sử dụng được kéo dài đáng kể. Ngoài ra, nó đảm bảo rằng hầu hết các động cơ tiêu chuẩn có thể chịu được 10% quá áp và 20% dưới điện áp. Điều này ngăn ngừa sự cố ở những khu vực thường xảy ra biến động lưới điện.

Đồ thị so sánh hiệu quả của động cơ đạt tiêu chuẩn IE1, IE2, IE3

Để kiểm tra Motor chính hãng của Thương hiệu Multifan, Tập đoàn Vostermans, bạn có thể kiểm tra trực tiếp các thông số theo mã sản phẩm tại link sau: http://ventilation.vostermans.com/ven-en/productselector hoặc quét mã code QR để biết thông tin về sản phẩm quạt bạn đã mua. Mã QR ở mặt sau của động cơ quạt là một trong những công cụ hỗ trợ mà Nhà sản xuất Vostermans cung cấp cho người dùng. Bằng cách quét nó, bạn có thể hiểu rõ hơn về các thông số kỹ thuật chính của quạt và bạn sẽ thấy danh sách các phụ tùng thay thế có sẵn.

   III.2. Cánh quạt

• Thiết kế Aerofoil 3 chiều của lưỡi dao tạo ra dải dẫn khí đặc biệt đem lại hiệu quả thông gió cao hơn
• Cánh quạt được chế tạo Polipropilen kết hợp sợi thủy tinh giúp tăng độ bền, linh hoạt và chống biến dạng cho cánh quạt.
• Kỹ thuật cân bằng động chính xác giúp giảm tiêu thụ điện năng, hạn chế tối đa tiếng ồn và kéo dài tuổi thọ ổ trục.

Các bộ phận của Quạt công nghiệp vuông Multifan đều được các Công ty con thuộc Tập đoàn Vostermans nghiên cứu, phát triển và sản xuất

   III.3. Dây đai truyền động

• Được sản xuất tại nhà máy của Vostermans tại châu Âu
• Bảo trì đai, căng đai miễn phí với Modul đường kính 140

Trên dây curoa được kí hiệu sản xuất tại Châu Âu bởi Tập đoàn Vostermans

   III.4. Puly truyền động

• Các vòng đai puly chế tạo bởi nhôm đúc 1 lần, chịu đựng cường lực mài mòn cao.
• Bề mặt nhẵn hạn chế tiếng ồn và tăng tuổi thọ làm việc của dây đai

Puly truyền động quạt Multifan

   III.5. Vòng bi

• Vòng bi ưu việt được đặt ở trung tâm trọng lực, giúp loại bỏ rung động, vận hành êm ái, giảm hao mòn do tải.
• Chất bôi trơn hiệu suất cao, chịu được nhiệt độ lên tới 155 độ C.

   III.6. Khung quạt

• Khung quạt chế tạo với thép không gỉ cao cấp đảm bảo khả năng chống gỉ sét, tia UV và điều kiện khắc nghiệt của môi trường. Đặc biệt với khí hậu nhiệt đới nóng, ẩm tại Việt Nam.

 Quạt thông gió vuông Multifan đã được thử nghiệm và cân bằng động bởi công nghệ tiên tiến nhất đạt được khả năng vận hành êm ái, hạn chế tối đa tiếng ồn, tăng cường sự ổn định và kéo dài tuổi thọ.

III. Ứng dụng quạt thông gió vuông Multifan

Quạt thông gió vuông Multifan được ứng dụng rộng rãi cho các Hệ thống thông gió, làm mát trong công nghiệp và nông nghiệp.

• Ngành trồng trọt, chăn nuôi: Nhà kính trồng hoa, cây cảnh, rau củ quả sạch; Trang trại nuôi gia cầm, gia súc,...
• Xưởng gia công: May, nhuộm, giày, nhựa, mạ điện, điện tử, in, đóng gói thực phẩm…
• Xưởng sản xuất chế tạo: Dệt, máy móc, luyện kim, thuỷ tinh, công nghiệp hoá chất, da, gốm…
• Nơi công cộng: Bệnh viện, bến xe, sân vận động, nhà triển lãm, bếp, nhà hàng, trung tâm giải trí, siêu thị ngầm, kho hàng, phòng giặt…

Tham khảo một số hình ảnh từ các công trình thực tế sử dụng quạt thông gió vuông Multifan
