Trong những năm gần đây, ống gió vải đang trở thành một giải pháp phân phối không khí hiện đại được ứng dụng rộng rãi trong nhiều lĩnh vực như nhà máy sản xuất, siêu thị, trung tâm thương mại, nhà thi đấu, phòng sạch và các công trình công nghiệp.
Tuy nhiên, để hệ thống hoạt động hiệu quả và đảm bảo tính thẩm mỹ cho công trình, phương pháp lắp đặt ống gió vải đóng vai trò rất quan trọng. Tùy theo đặc điểm công trình và yêu cầu sử dụng, các kỹ sư HVAC thường lựa chọn một trong ba kiểu lắp đặt phổ biến nhất dưới đây.
1. Lắp đặt treo cáp (Cable Suspension System)
Đây là phương pháp lắp đặt ống gió vải phổ biến nhất trong các công trình công nghiệp nhờ tính linh hoạt và chi phí đầu tư thấp.
Ở phương pháp này, hệ thống ống gió vải được treo trên các sợi cáp thép chịu lực căng dọc theo tuyến ống. Trên thân ống gió đã được may sẵn các vòng treo hoặc móc treo, cho phép cố định ống vào dây cáp một cách chắc chắn.
Cấu tạo hệ treo cáp
Hệ thống treo cáp thường bao gồm:
- Cáp thép chịu lực
- Bộ tăng đơ căng cáp
- Móc treo hoặc vòng treo trên ống gió
- Phụ kiện neo trần
Phương pháp này cho phép lắp đặt nhanh chóng và linh hoạt, đặc biệt phù hợp với những không gian có diện tích lớn.
Cách lắp đặt ống gió vải sử dụng hệ treo cáp
Ưu điểm của Phương pháp lắp đặt treo cáp:
- Chi phí lắp đặt thấp
- Thi công nhanh chóng
- Phù hợp với hệ thống ống dài
- Dễ tháo lắp khi cần vệ sinh hoặc bảo trì
- Linh hoạt với nhiều kiểu bố trí hệ thống
Ứng dụng phổ biến
- Kiểu lắp đặt treo cáp thường được sử dụng trong: Nhà xưởng sản xuất; Kho hàng; Nhà máy thực phẩm; Nhà máy dệt may; Trung tâm logistics…
- Trong các công trình công nghiệp, đây được xem là giải pháp lắp đặt tiêu chuẩn cho hệ thống ống gió vải.
2. Lắp đặt bằng ray nhôm (Aluminum Track System)
Khác với hệ treo cáp, phương pháp này sử dụng ray nhôm cố định trên trần nhà để treo và giữ ống gió vải.
Ống gió vải sẽ được gắn vào ray bằng khóa kéo chuyên dụng hoặc hệ khóa trượt, giúp ống được cố định chắc chắn và giữ hình dạng ổn định trong suốt quá trình vận hành.
Đặc điểm của hệ ray nhôm
Các loại ray thường được sử dụng bao gồm:
- Ray chữ H (H-Track)
- Ray âm trần (Flush Track)
Nhờ thiết kế này, hệ thống ống gió vải có thể giữ thẳng hàng, gọn gàng và thẩm mỹ hơn so với hệ treo cáp.
Đặc điểm của Ray chữ H:
- H-Track là loại ray nhôm có tiết diện hình chữ H, cho phép ống gió vải được treo phía dưới ray thông qua khóa kéo.
- Ray được treo cách trần một khoảng nhất định bằng ty ren hoặc giá treo.
Cách lắp đặt ống gió vải sử dụng thanh ray chữ H
Đặc điểm của Ray âm trần:
- Flush Track là loại ray được lắp sát hoặc âm vào trần, giúp hệ thống ống gió vải trông gọn gàng và tinh tế hơn.
- Ray được bắt trực tiếp vào trần hoặc khung trần.
Cách lắp đặt ống gió vải sử dụng thanh ray âm trần
Ưu điểm của hệ ray nhôm:
- Tính thẩm mỹ cao
- Ống gió giữ form ổn định
- Hạn chế rung lắc
- Tháo lắp vệ sinh nhanh
- Phù hợp với các công trình có yêu cầu cao về thiết kế
Ứng dụng phổ biến:
- Phương pháp lắp đặt bằng ray nhôm thường được sử dụng trong: Siêu thị; Trung tâm thương mại; Nhà thi đấu thể thao; Hồ bơi; Nhà hàng và showroom…
- Với những công trình có yếu tố thẩm mỹ quan trọng, hệ ray nhôm là lựa chọn được ưu tiên.
3. Lắp đặt với vòng căng để giữ định hình bên trong (Internal Retention Ring System)
Đây là phương pháp lắp đặt cao cấp hơn, được thiết kế để đảm bảo ống gió vải luôn giữ được hình dạng ổn định ngay cả khi hệ thống chưa hoạt động.
Trong thân ống gió vải sẽ được tích hợp các vòng định hình bên trong, giúp duy trì hình dạng tròn hoặc dạng thiết kế của ống gió. Nhờ đó, hệ thống không bị xẹp hoặc biến dạng khi áp suất gió thấp.
Đặc điểm của hệ vòng định hình
Các vòng định hình thường được làm từ vật liệu nhẹ nhưng có độ cứng cao, giúp:
- Giữ hình dạng ống
- Đảm bảo phân phối gió chính xác
- Tăng tính thẩm mỹ cho hệ thống

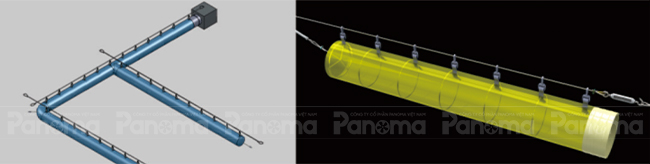

Các lắp đặt ống gió sử dụng vòng căng định hình ống gió
Ưu điểm khi lắp đặt với vòng căng ống gió:
- Ống gió luôn giữ form ổn định
- Phân phối gió chính xác hơn
- Phù hợp với hệ thống áp suất thấp
- Tăng tính thẩm mỹ cho công trình
Ứng dụng phổ biến:
- Phương pháp này thường được sử dụng trong các môi trường yêu cầu kỹ thuật cao như: Phòng sạch; Nhà máy điện tử; Trung tâm dữ liệu; Phòng thí nghiệm; Các khu vực yêu cầu kiểm soát luồng khí nghiêm ngặt
- Nhờ khả năng duy trì hình dạng ổn định, đây là giải pháp lý tưởng cho các hệ thống HVAC có yêu cầu kỹ thuật khắt khe.
Lựa chọn phương pháp lắp đặt ống gió vải phù hợp
Mỗi phương pháp lắp đặt ống gió vải đều có những ưu điểm riêng và phù hợp với từng loại công trình khác nhau. Khi lựa chọn giải pháp lắp đặt, các kỹ sư HVAC thường xem xét các yếu tố như:
- Đặc điểm kiến trúc công trình
- Yêu cầu thẩm mỹ
- Áp suất và lưu lượng gió
- Môi trường sử dụng
- Chi phí đầu tư
Việc lựa chọn đúng phương pháp lắp đặt không chỉ giúp tối ưu hiệu quả phân phối không khí, mà còn đảm bảo độ bền và tính ổn định lâu dài của hệ thống HVAC.
Với những ưu điểm vượt trội về hiệu suất và tính linh hoạt, ống gió vải đang dần trở thành xu hướng thay thế cho hệ thống ống gió kim loại truyền thống trong nhiều công trình hiện đại. Nếu được thiết kế và lắp đặt đúng cách, hệ thống ống gió vải sẽ mang lại giải pháp phân phối không khí hiệu quả, tiết kiệm chi phí vận hành và nâng cao chất lượng môi trường không khí trong công trình.
Nếu có bất kỳ thắc mắc nào về Cách lắp đặt ống gió vải. Hãy liên hệ ngay với chúng tôi qua số Hotline: 0966.793.688 để chúng tôi có thể tư vấn và hỗ trợ kịp thời cho bạn.
